云平台组态手册

一.准备工作

• 保证云平台实时数据正常。
• 下载google、360、搜狗浏览器。
• 画面是自适应大小的，如果宽度布满屏幕，就以宽度为最大缩放比例；如果长度最先布满屏幕，就以长度为最大缩放比例。

二.名词解释

• 电脑端：常用的画面类型；根据需要选择相应的画面尺寸即可。同一项目建议画面尺寸一样。

  注意：电脑端画面也可以用于手机端画面显示。

• 弹出式画面：在普通画面中通过点击按钮，弹出的画面，手机端和电脑端均可弹出；

• 手机端：如果只做手机端显示画面，可以在手机端中制作，画面比例效果更佳。

三.控件属性

3.1基本属性

• 颜色： 一般为控件内文本颜色

• 填充： 控件填充颜色或外观颜色，不勾选即为不需要填充颜色

• 渐变： 改变控件显示颜色渐变，不勾选即为不需要渐变

• 边框： 修改边框颜色，不勾选即为去掉边框

• 内容： 为控件显示文本，属性根据需要修改即可

• 控件外观属性：手动拖拽或修改宽、高、X、Y等属性即可

3.2动态属性

• 常规：控件的操作动作关联，例如按钮的操作

• 外观：通过变量的值改变控件外观的显示颜色和闪烁

• 事件：用于画面跳转

• 显示/隐藏：通过变量值改变是否显示或隐藏控件

• 旋转：通过变量值旋转控件或图片

• 渐变：通过变量值显示不同的渐变颜色

• 透明度：通过变量值修改控件的透明度

四.控件使用

4.1图库

• 系统图库：系统图库中包括了常用的工业图库，包括指示灯的多状态、按钮的多状态等（但不能单独使用，详请看后面的说明）

• 自定义图库：包括企业图库和项目图库

    企业图库：企业图库中的图片可以用于企业的所有项目

    项目图库：项目图库中的图片只适用于当前项目

可以上传自定义的图片

4.2设置画面背景

• 系统背景：系统图库中有背景图

• 图片背景：可以用任何一张图片作为背景

4.3图层的应用

一个项目通常都会有底图，底图上面放变量、按钮等控件。经常选择控件的时候会点到底图上，操作不便。

• 通过图层的应用，可以轻松锁定不使用的图层，以免误操作。

4.4按钮控制

• 普通按钮：可以在动态属性中定义按钮的跳转、操作、外观、隐藏、闪烁、旋转等。

• 位按钮：可以在动态属性中定义按钮的跳转、操作、隐藏等。缺点是不能自由改变外观颜色、闪烁、旋转等功能。

• 字按钮:外观只能通过基本属性的状态来选择，只有当前状态有效。主要用来操作数值型变量，通过点击字按钮来修改变量值。

控制点：在一个范围内输入值。例如：D0变量在0-3内修改，超出范围不能输入。

固定值：点击按钮直接给变量赋值（固定）。

递增：点击一次按钮，变量增加相应的递增值，超出最大值不能递增。

递减：点击一次按钮，变量减少相应的递减值，超出最大值不能递减。

• 图片按钮：可以通过基本的控件，例如矩形、圆形，也可以通过图库图片做按钮。

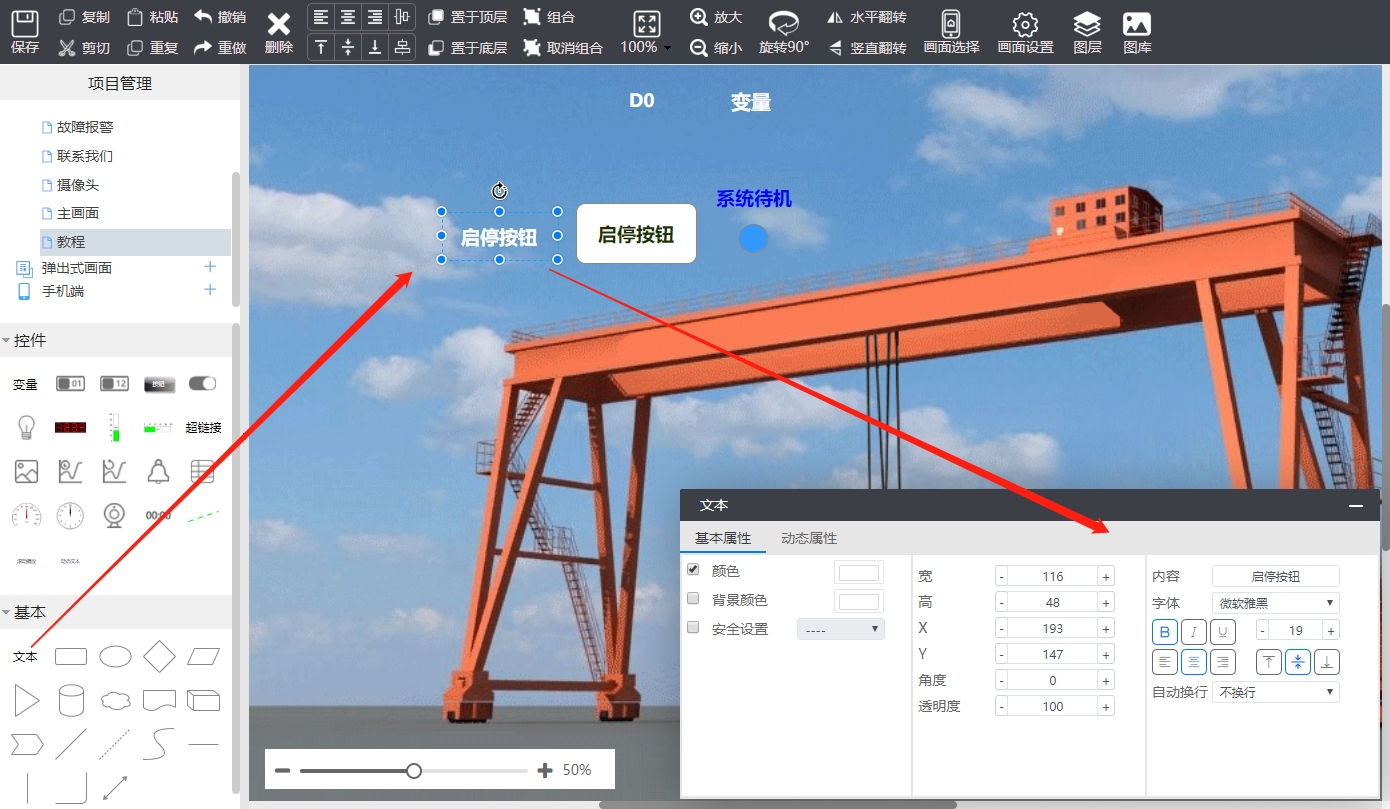

4.5静态文本显示

静态文本显示直接调用文本控件

4.6动态文本显示

动态文本显示通过变量控件实现

4.7显示参数

• 变量：


  4.8修改参数

可以通过控件变量来修改参数，在上面的字按钮的说明中也可以修改参数。

只需要在显示参数变量中，勾选上变量控制即可修改参数。

4.9指示灯

    多状态指示灯推荐用此方式。

• 指示灯控件：指示灯控件的状态通过图库修改外观，在动态属性中选择相应的状态即可。

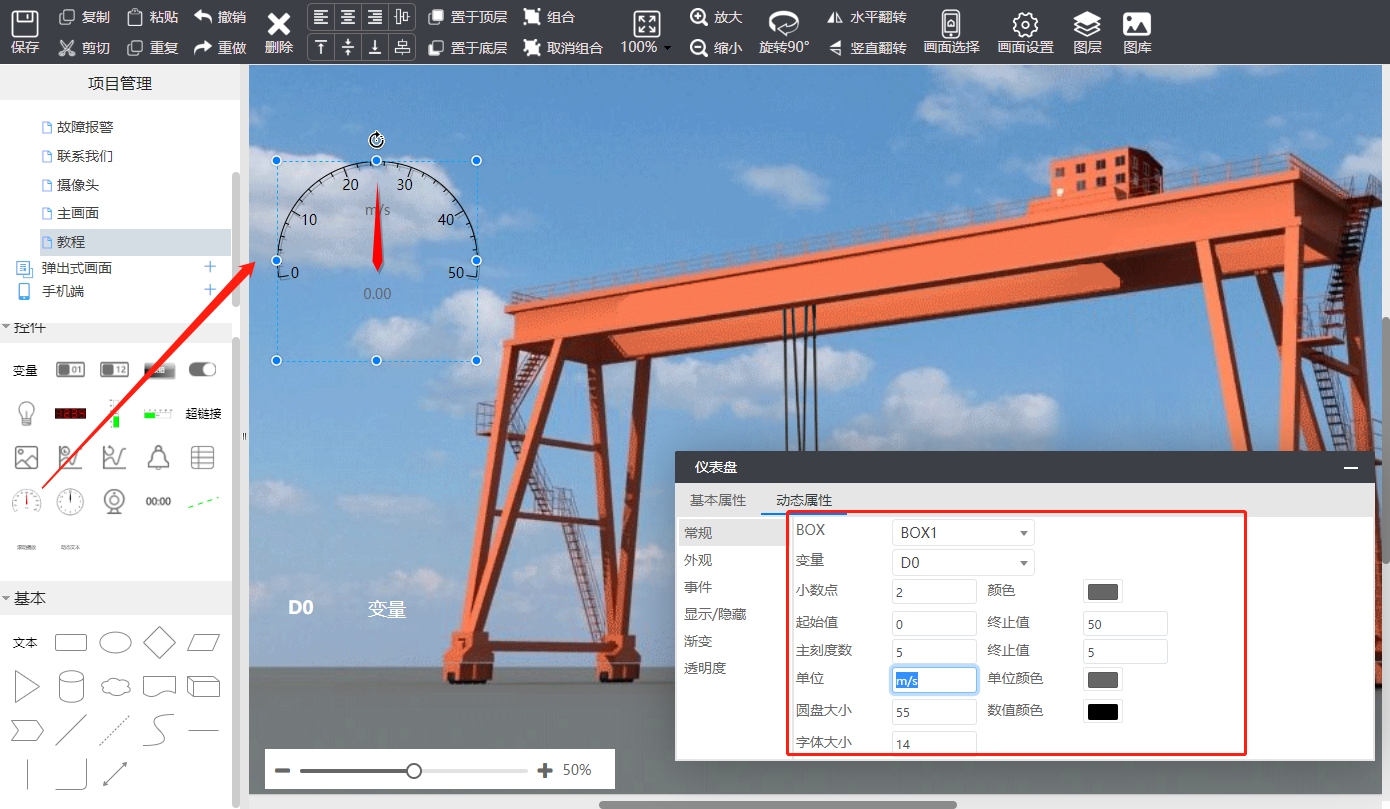

4.10棒图

可以设置仪表盘的刻度、范围、单位、圆盘大小、颜色等参数

4.12实时曲线

数据监控-实时数据-选择曲线需要的变量-收藏-组态编辑中选择实时曲线控件-选择曲线收藏

文件名-设置变量颜色

4.13历史曲线

数据监控-实时数据-选择曲线需要的变量-收藏-组态编辑中选择历史曲线控件-选择曲线收藏

文件名-设置变量颜色

4.14报警控件

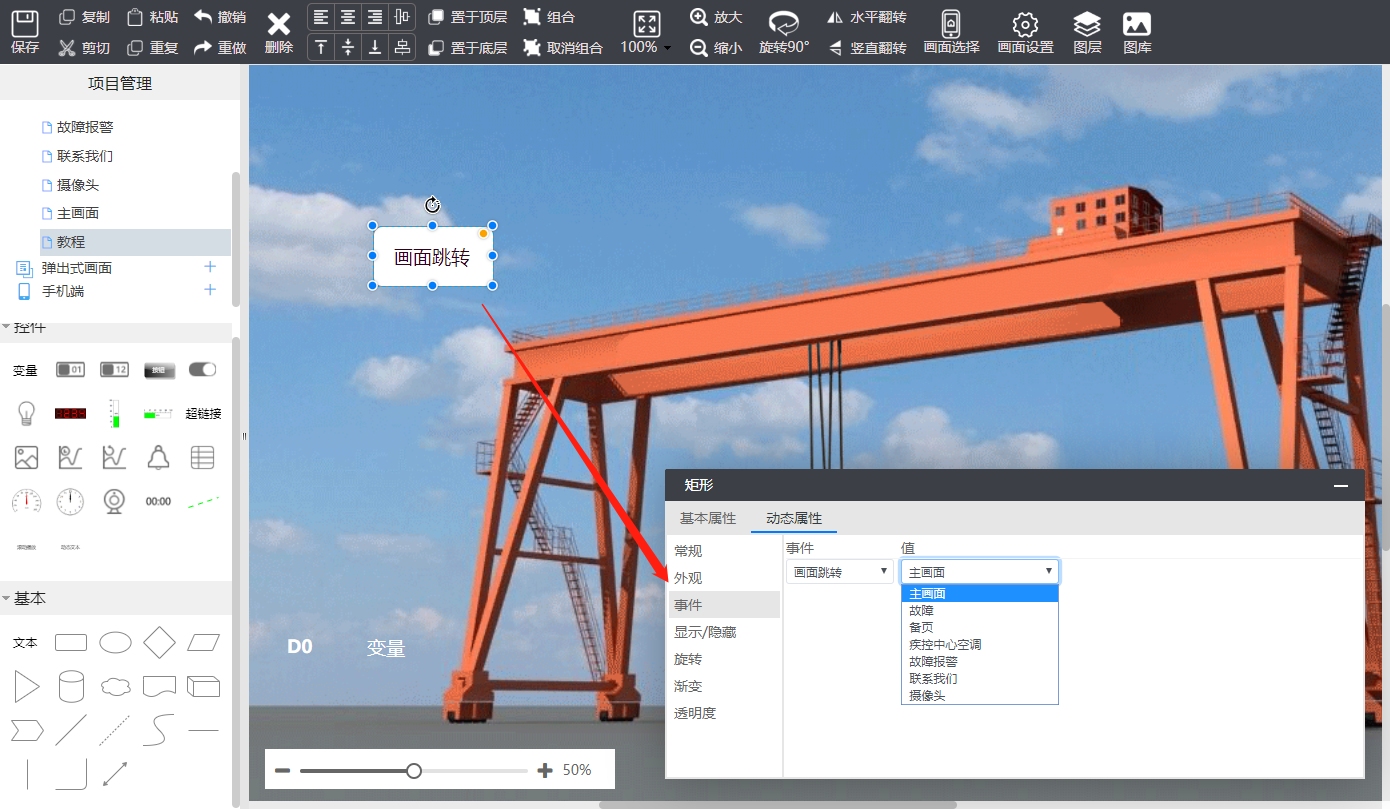

4.17画面跳转

通过控件或图片中动态属性的事件来实现画面跳转

4.18报表

如果在报表设计里面做好了看板，可以直接用报表控件引入进来。

4.19视频监控

4.191 监控模式

填写Appkey,Sercet和监控地址：

4.191 直播模式

只需要在URL输入直播地址即可：

4.20 配方

4.21 柱状图

4.22 折线图曲线混合图
