标记地图

比如：在地图上显示，各个省份的累计产量情况。

将涉及到2个字段： 维度“省”，度量“累计产量”

图表画法：

一、绘制地图前，需要将具有地理意义的维度赋予地理信息。

赋予字段地理信息的步骤：

1.点击“编辑地理信息”icon

2.在弹出窗口中，点击“添加”

3.在地理位置弹窗中，国家/地区部分，选择“确定位置”，选择“中国”.（在国家/地区，选择维度，是选择了世界地图。目前世界地图支持到国家；在国家/地图，确定位置，中国，是选择了中国地图。目前中国地图支持到地市级。）

4.在省/市/自治区部分，选择“选择维度”，选择字段“省”

二、标记地图画法：

6.选择“图表”控件，在画布上画出“图表”

7.在图表的数据面板的操作：

8.双击数据Schema列表中的字段“省”，则X轴会自动添加“经度”，Y轴会自动添加“纬度”，属性面板中的细分会自动添加“省”，此时图会自动生成一张“标记地图”

9.度量“累计产量”放置在尺寸

填充地图

比如：在地图上显示，各个省份的销售额情况。常见的地理热力图。

将涉及到2个字段： 维度“省”，度量“累计产量”

图表画法：

一、绘制地图前，需要将具有地理意义的维度赋予地理信息。

赋予字段地理信息的步骤：

1.点击“编辑地理信息”icon

2.在弹出窗口中，点击“添加”

3.在地理位置弹窗中，国家/地区部分，选择“确定位置”，选择“中国”.（在国家/地区，选择维度，是选择了世界地图。目前世界地图支持到国家；在国家/地图，确定位置，中国，是选择了中国地图。目前中国地图支持到地市级。）

4.在省/市/自治区部分，选择“选择维度”，选择字段“省”

5.点击，确定。维度“省”则拥有了地理信息。

二、填充地图画法：

6.选择“图表”控件，在画布上画出“图表”

7.在图表的数据面板的操作：

8.双击数据Schema列表中的字段“省”，则X轴会自动添加“经度”，Y轴会自动添加“纬度”，属性面板中的细分会自动添加“省”，此时图会自动生成一张“标记地图”

9.属性面板中图表类型选择“填充地图”

10.度量“累计产量”放置在颜色

echarts热力地图

我们平台接入了百度的echarts库，可以绘制echarts热力地图，地图背景为百度地图。热力地图适合于呈现地理分布信息，比如人口分布密度。

首先，在画布上添加一个echarts热力地图控件。

绘制echarts热力地图时支持两种方式：使用经纬度数据绘制、使用地址数据绘制。

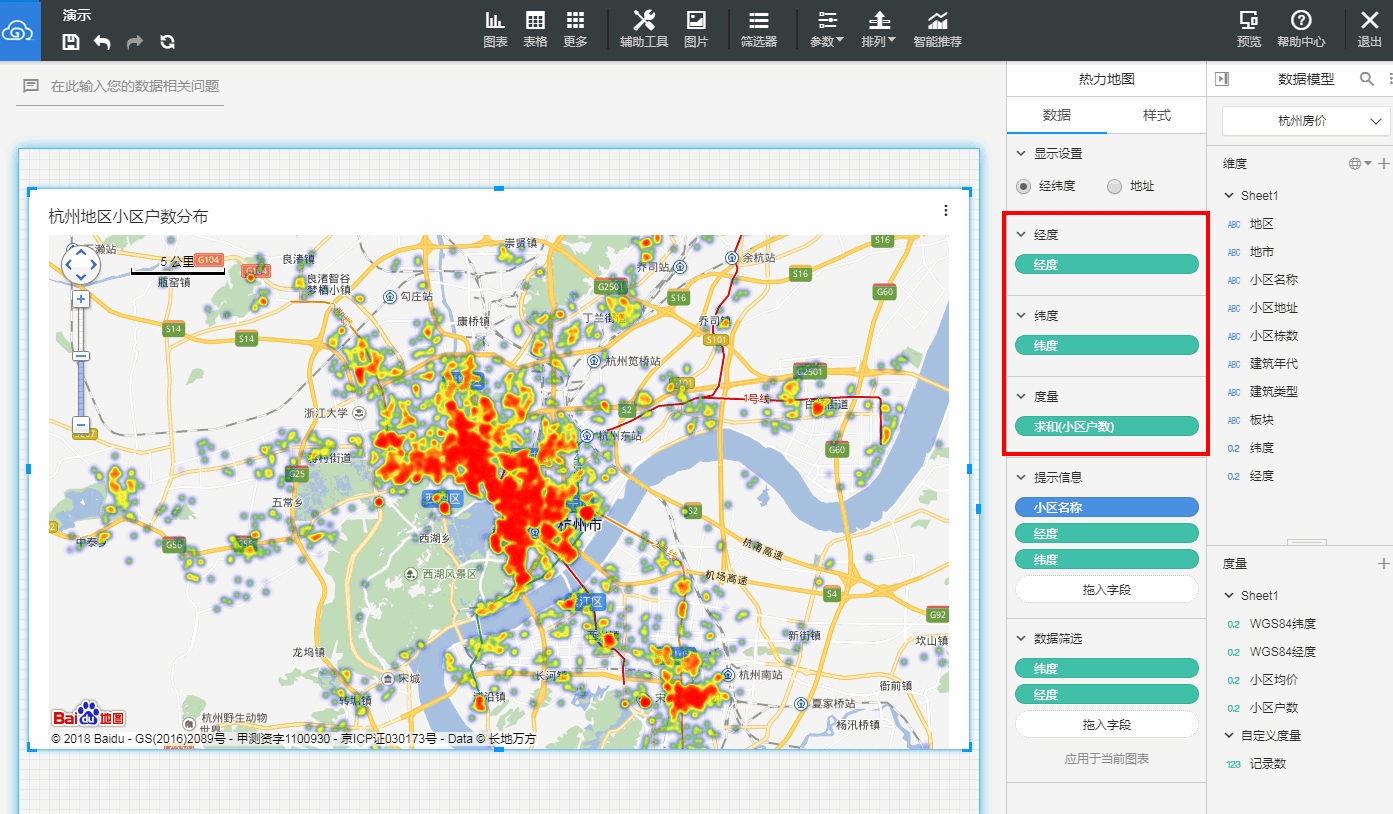

使用经纬度数据绘制时，需要数据里提供了包含经纬度信息的数据字段。如图所示，我们将小区的经纬度、小区的居民户数等数据拖入对应的图表配置区域，即可完成人口分布热力地图的绘制。

使用地址数据绘制时，我们只需要提供地址信息，有数会解析地址后绘制图表，如图所示我们将包含小区地址、小区户数等数据字段拖入对应的图表配置区，有数会解析小区地址，完成热力地图的绘制。需要注意的是地址解析比较耗时，因此使用地址方式绘制地图时，建议数据项不宜过多，否则可能需要等待较长时间。

另外，鼠标移动至地图上的数据点时，会有提示框展示该数据点的一些详细信息，我们可以把需要展示的字段拖至“提示信息”区域。

echarts标记地图

网易有数接入了百度的echarts库，可以绘制echarts标记地图，地图背景为百度地图。

首先，在画布上添加一个echarts标记地图控件。

绘制echarts标记地图时支持两种方式：使用经纬度数据绘制、使用地址数据绘制。

使用经纬度数据绘制时，需要数据里提供了包含经纬度信息的数据字段，我们将经纬度数据拖入对应的配置区，即可在指定位置绘制标记点，如图所示，我们将杭州各小区的经纬度字段拖入图表配置区的“经度”、“纬度”区域，地图上即在对应的位置绘制出小区的标记点。

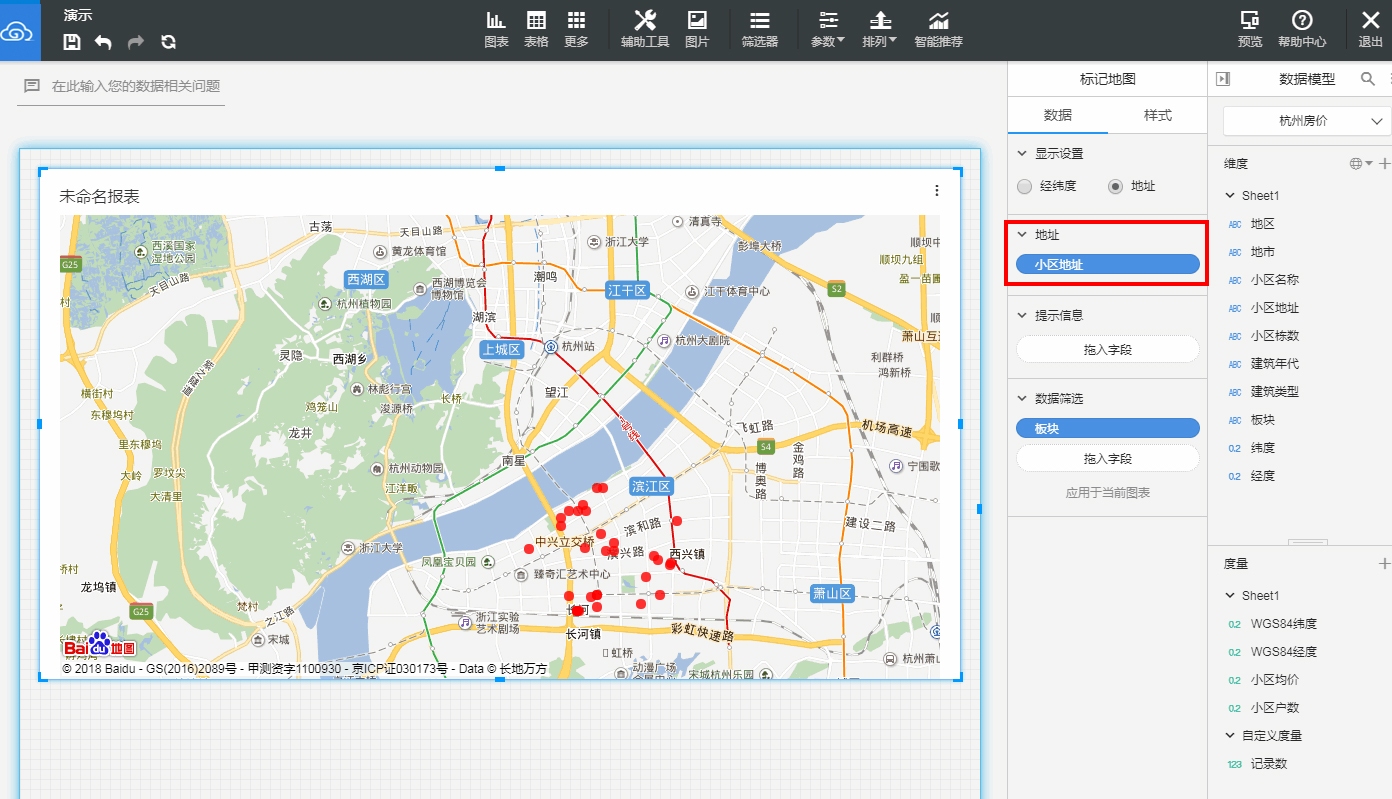

使用地址数据绘制时，我们只需要提供地址信息，有数会解析地址后在对应的位置绘制数据点，这里我们展示的是杭州滨江区的部分小区。需要注意的是地址解析比较耗时，因此使用地址方式绘制地图时，建议数据项不宜过多，否则可能需要等待较长时间。

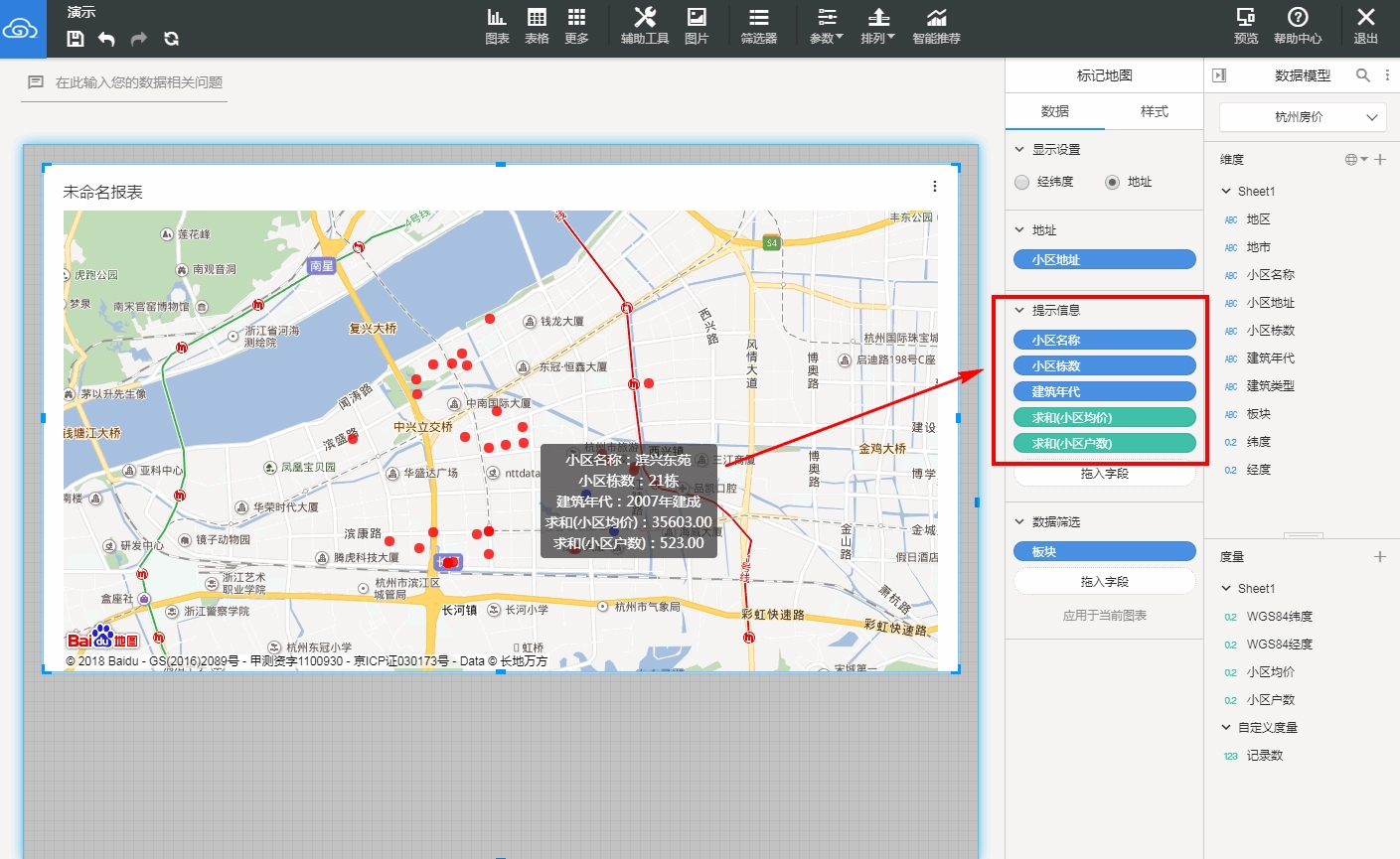

另外，鼠标移动至地图上的数据点时，会有提示框展示该数据点的一些详细信息，我们可以把需要展示的字段拖至“提示信息”区域。

echarts轨迹地图

轨迹地图可以动态地展示物体（比如汽车）的运动轨迹，示例如图所示，显示的是北京地区某几条公交车的运行轨迹。

该份轨迹地图背后的数据如图所示，其中，bus_id字段用来区分不同的巴士，lng、lat字段存储的是巴士路线上经过的点的经纬度坐标，RecordTime则表示坐标的先后顺序。

我们将以上四个字段拖入轨迹地图配置面板对应的区域，即可绘制出每辆大巴（bus_id字段）在一段时间内（RecordTime字段）的位置（lng、lat字段）变化轨迹图。
