第一章 产品介绍

本章主要介绍TN-533的外观、配件、规格参数和使用原理。

1、产品外观

2、外观

3、安装尺寸

4、工作原理

5、规格参数

1.1 产品简介

TN-533 是采用工业级设计，专门为工业PLC产品配套使用，为具备RJ-45网口、RS232、RS485的PLC产品提供远程下载程序和远程数据采集功能，如西门子、三菱、欧姆龙、松下、台达、永宏等品牌的PLC，通过高速的4G、WAN、WIFI等网络 ，结合PLC配套软件或天启物联云平台，实现远程下载程序、采集数据。

TN-533 不仅支持三大运营商的全部网络制式，并且配有一个RJ-45网口，一个RS232和一个RS485串口。全网的配置更突破了网络的局限，不仅支持4G网，也可工作在TD-SCDMA/WCDMA/EVDO等3G、4G网络或GPRS/EDGE/GSM/CDMA等2G网络下，并且支持不同网络制式的自动切换。

TN-533 可以快速与PLC、工控机等设备相连，通过 4G 网络将与 TN-533相连的用户设备数据传输到服务器，实现数据远程透明传输。

TN-533 使用方便，配置简单，即插即用。使用天启物联云平台和网口通/串口通软件，可方便的与PLC配套软件集成，无需额外的集成开发工作。TN-533以稳定、方便、易用、好用的特性为客户项目部署提供最大的便利。

1.2 产品外观

此图为TN-533外观，具体外观根据型号略有差别。

1.3产品尺寸

注意：上图尺寸不包含端子天线柱尺寸,单位毫米

端子加天线柱后尺寸：
长：36mm
宽：120mm
高：130mm

1.4工作原理

1、网口使用方式

TN-533通过交叉网线和PLC连接起来，TN-533通电后，利用网络连上Internet，然后发起对天启物联云平台的连接。ECSmanager软件的远程编程功能让PC通过P2P的方式与PLC等设备建立远程通讯。这样，用户通过编程软件就可以访问到PLC，并进行程序远程下载和远程数据采集操作。

2、串口使用方式

TN-533与PLC通过RS232/RS485串口线连接起来，TN-533上电后，利用网络连上Internet，随后发起对天启物联云平台的连接，另外用户软件系统通过串口通软件虚拟串口连接到天启物联云平台，进而实现了从PLC到用户软件系统之间的无线、双向数据通信。

1.5 规格参数

软件的便捷性、使用的灵活性、运行的稳定性方面，都处于领先地位，技术优势众目共睹：

☆ 支持 2G/3G/4G、WIFI、有线等多种网络制式；

☆ 支持网络制式自适应；

☆ 支持 Telnet 配置、 WEB 页面配置；

☆ 支持1个WAN/LAN口 RJ45网口,直接通过网线与之相连；

☆ 支持“天启物联”平台，无需自己搭建服务器，即插即用。

1.5.1 技术参数

1.5.2 指示说明

信号灯：
信号值16-31，亮三个灯
信号值10-15，亮两个灯
信号值10以下，亮一个灯

1.5.3端子定义

第二章 设备配置

本章主要介绍TN-533的使用方法及参数介绍

1、配置方法

2、参数介绍

3、恢复出厂设置

2.1配置方法

2.1.1准备工作

☆直连或交叉网线，用于连接TN-533与电脑或PLC

☆电源

2.1.2登陆配置界面(远程配置请看附录2)

2.1.2.1 使用直连或交叉网线将TN-533的LAN口与电脑连接

2.1.2.2 打开电脑，设定电脑的IP地址与TN-630的IP地址处于同一网段。TN-533出厂默认IP为192.168.10.1，此时将电脑IP设为192.168.10.*即可。

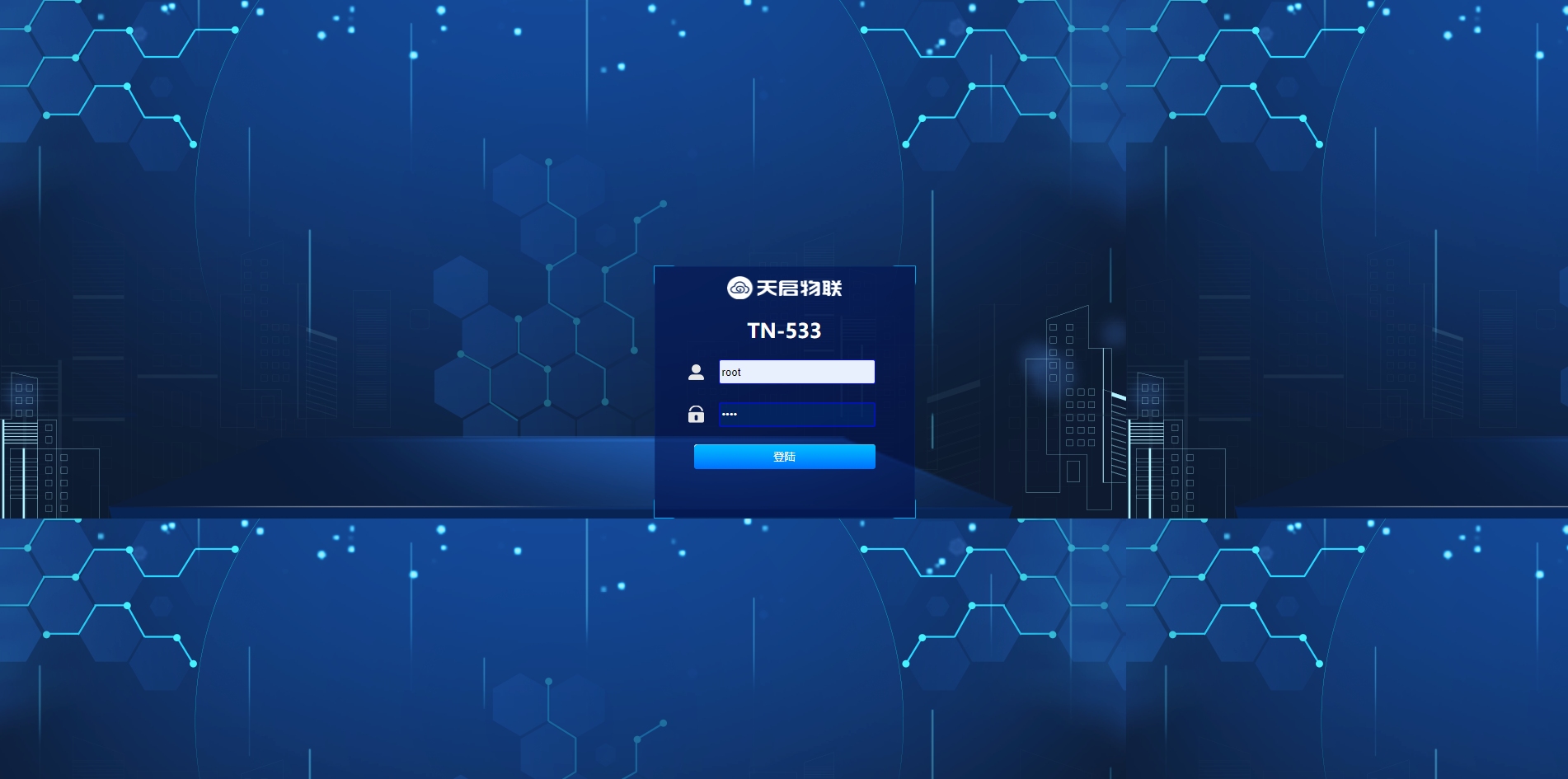

2.1.2.3打开浏览器，在浏览器里输入“192.168.10.1”（TN-533的默认IP地址）然后回车，出现如下登录界面

在登录界面里输入用户名“root”（必须小写），密码“1234”，点击登录，进入WEB配置主界面，然后可以对设备进行配置。

登录进入配置界面后，主页显示设备的当前状态，在配置界面左侧导航栏内显示设备的可配置项。如下图：

当前页面可以显示BOX里面LAN口、WAN口、USB、手机卡号、CPU与内存的使用率等BOX详细信息。

2.1.3 网络设置

如果是手机卡上网，出厂模块不需要配置，默认网络模式自动切换。

点击“网络设置”中的“网络选择”出现如下界面：

“网络选择”默认为“WAN&WIFI&MOBLE”自动切换模式，根据需要客户自己的上网方式选择，然后点击保存。

如果需要第一个WAN/LAN口接PLC等设备时，需要选择不带WAN的上网方式，例如WIFI&MOBILE或WIFI 或MOBILE

当通过WIFI模式连接网络时:

外网访问：默认为OFF，用于调试时配置口连接路由器，电脑也与路由器相连，此时可以将外网访问设置为ON，可以直接通过路由器访问BOX的配置信息，此处一般不做修改。

当上网方式选择WAN后，可以点击“网络设置”中的“WAN口设置”设置外网的上网方式，出现如下界面：

DHCP:动态IP方式：当现场的网络IP不受限制时，可以选用DHCP。

PPPOE拨号上网方式：当网线直接从锚上连接到BOX的WAN口时，选择PPPOE，输入账号和密码即可。

STATIC静态IP方式：当现场的网络IP受到限制，只能访问路由器等的某段IP时，选择STATIC静态IP方式，固定路由器中可用IP。

2.1.4 LAN口IP设置

“LAN口设置”主要配置模块的网口IP，默认为“192.168.10.1”，可以在此处更改设备的IP。更改完成后点击“保存”。“DHCP服务”默认为“ON”，可以更改为“OFF”，其他项默认即可。

注意：当设备通过交换机与BOX相连时，DHCP选择ON是可以的，但是当设备通过路由器与BOX相连时，DHCP必须选择OFF，避免IP冲突。

2.1.4.1 点击转发规则中的“NAT共享上网”出现如下界面：

NAT共享上网默认为OFF，当点击ON后，电脑可以通过BOX上网。一般不做修改，默认OFF。

2.1.5 云BOX功能（网口功能）

云box功能一般是不需要做任何配置的，一般在以下条件下会需要配置：

1.如果设备在国外，通过虚拟网口工具ping到的PLC延时较高时，可以修改服务器为香港服务器。

2.如果模块通过交换机连接的设备较多时，为了降低物联网卡的流量消耗，可以将‘不发送广播包’设置为'ON'，当前固件一般都默认ON.

2.1.6 云BOX功能（串口功能）

云box功能一般是不需要做任何配置的，一般在以下条件下会需要配置：

1.如果设备在国外，通过虚拟串口工具下载程序通讯不上，可以修改服务器为香港服务器。

2.当模块通过虚拟串口工具下载程序时，可以在这个界面设备模块的通讯接口和协议.（如果

  打开界面与下图一样，可以不用在这个地方修改，直接在串口工具中右键修改）。

2.2 恢复出厂设置

2.2.1配置恢复出厂设置

点击左侧导航栏内“系统工具”内的“恢复出厂设置”即可将设备恢复出厂设置。

2.2.2RESET按钮恢复出厂设置

当忘记设备IP地址无法登陆或不方便进TN-630配置进行恢复出厂设置，可以长按RESET按钮，开始的时候信号灯交错闪烁，等到所有的灯全亮说明恢复出厂成功。

第三章 附录

附录一 内置ModbusTcp映射表

Modbus Sever端的IP为模块LAN口IP，端口默认502

继电器输出:0X01

保持寄存器：0x04
