第一章 产品介绍

本章主要介绍TN-312的外观、配件、规格参数和使用原理。
1、产品简介
2、外观
3、标准配件
4、安装尺寸
5、工作原理
6、规格参数

1.1 产品简介

TN-312-N4型工业网关，是一款轻量级的工业网关，它采用工业级设计，为具备网口的PLC、触摸屏等产品提供远程数据采集和程序上传下载功能。内置MODBUS TCP/RTU通讯协议、西门子的S7协议以及三菱FX5U网口协议、信捷、汇川协议，通过标准的MQTT协议与云平台通讯，实现远程数据采集监控。
TN-312-N4，身材小巧，具有一个RJ45网口，可接用户的网口设备，进行数据的采集和控制。有一个RS232串口和一个RS485串口，它同时具有一个USB配置口，通过USB配置口可以本地更新固件和查看日志。
TN-312-N4支持三大运营商的全部网络制式，不仅支持4G网络，也可工作在TD-SCDMA/WCDMA/EVDO等3G网络或GPRS/EDGE/GSM/CDMA等2G网络下，并且支持不同网络制式的自动切换。在没有4G信号的场合或者SIM卡不支持4G时，TN-312-N4可自动切换到3G或2G的网络。
TN-312-N4提供灵活的端子接线方式，具有一个RS232串口和一个RS485串口一个RJ45口。TN-312-N4使用方便，可以通过云平台进行远程配置。TN-312-N4以稳定、方便、易用、好用的特性为客户项目部署提供最大的便利。

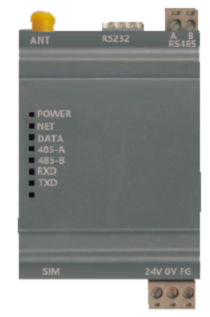

1.2产品外观

1.3标准配件

1.4工作原理

TN-312具有一个RS232串口和一个485串口，具备modbus协议、PPI协议以及三菱编程口协议，可接用户的PLC等设备。
首先，TN-312的串口与PLC、触摸屏等设备连接起来，然后在云平台配置对应的通讯协议以及通讯变量点，TN-312利用4G无线网络拨号连上Internet，然后发起对工业云平台的连接；通信建立后，TN-312通过与设备的通讯协议，根据预设的数据采集间隔下发指令采集设备数据，并将采集到的数据通过MQTT协议上传到云平台。上位机电脑使用浏览器访问云平台页面，可以看到采集到的数据。另外，通过手机微信小程序也可以查看监控数据，以及浏览、处理报警信息等。

1.5规格参数

1.5.1技术参数

** 基本参数**

☆ 供电：＋5 ~ ＋36V 宽电压输入，端子接线方式
☆ 数据接口：RS232和RS485，3.81mm 接线端子
☆ 天线接口：SMA 阴头，特性阻抗 50 欧
☆ SIM 卡接口：NANO SIM卡座自弹式（小卡）
☆ 工作电流：145mA@+5V DC
☆ 待机电流：40mA@+5V DC
☆ 4G模块网络制式&工作频段

FDD-LTE B1/B3/B5/B8
TDD-LTE B34/B38/B39/B40/B41

☆ 工作温度：－35℃ ~ ＋75℃
☆ 工作相对湿度：95%@+40℃
☆ 安装方式：导轨安装

数据传输
☆ 数据接口波特率可设
☆ 支持标准TCP/IP协议，UDP，TCP
☆ 支持MODBUS RTU主站协议，西门子S7协议，以及三菱FX5U网口协议
☆ 支持MQTT协议连接云平台

稳定性
☆ 主CPU：32位ARM处理器
☆ 内置软硬件看门狗
☆ 内置TCP/IP协议栈

数据中心
☆ 支持域名
☆ 采用MQTT协议与云平台通讯，兼容性好

配置
☆ 串口配置
☆ USB口配置
☆ 云平台远程配置

支持的通讯协议和设备
☆ 支持MODBUS RTU/TCP、PPI、三菱编程口协议，支持西门子S7协议
☆ 支持三菱FX5U网口协议、汇川、信捷
☆ 最大支持采集180个变量点数

1.5.2指示灯说明

1.5.3接线端子定义

RS232接口针脚定义：

RS485接口针脚定义：

1.6恢复出厂设置

方法一：云助手软件

云助手软件，虚拟串口页面模块在线，右键，远程控制，通过发送AT+RESTORE 命令来恢复出厂设置。

云助手软件，虚拟串口页面模块在线，右键，远程控制，通过发送AT+RESTORE 命令来恢复出厂设置。

方法二：USB线直连

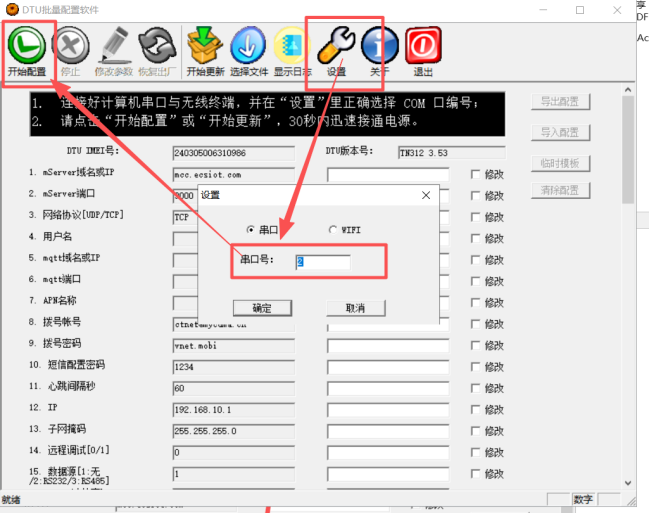

使用USB转232的线将模块的232口连接到电脑，然后使用dtucfg配置软件（help.ecsiot.com 此处可以下载）可以恢复出厂设置

操作步骤如下：

1.点击“设置”，设置串口号

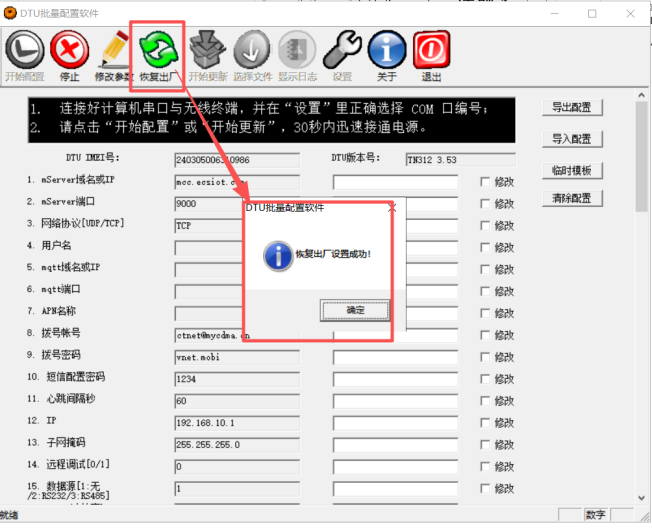

2.然后点击“开始配置”点击后需要在30S内将模块重新上电，会出现配置页面，如下图；

3.然后点击“恢复出厂”即可完成恢复出厂设置。

方法三：网线直连

1.电脑与网关网口通过网线直连

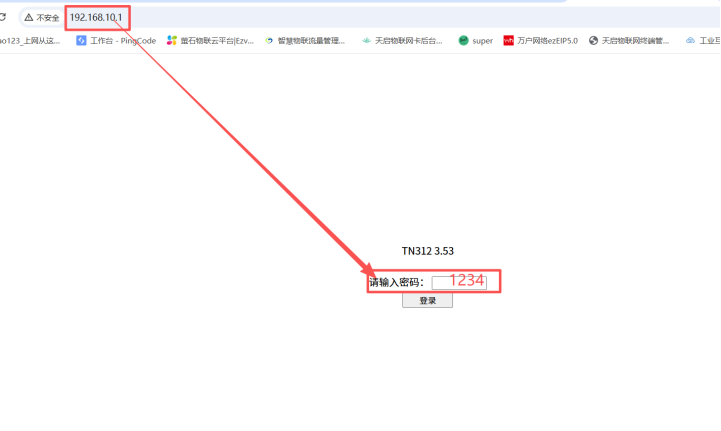

2.浏览器内使用模块默认的192.168.10.1 进入模块的配置页面，如下图

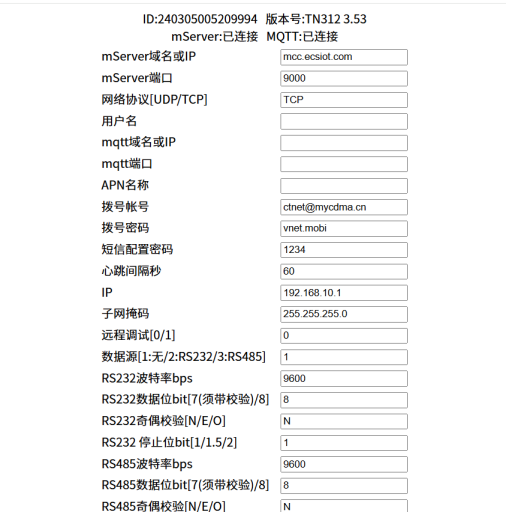

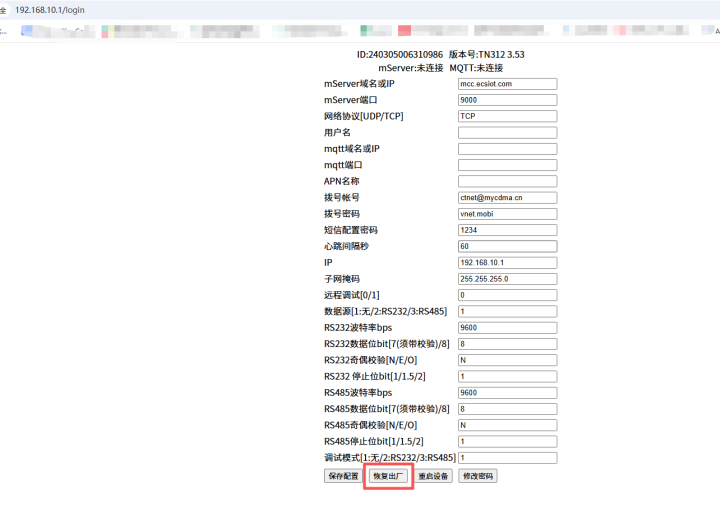

3.登录以后，在下面可以恢复出厂设置，如下图

注意：模块出厂默认的地址是192.168.10.1  如果自行改过这个地址，就要用改后的地址去进入这个页面，如果忘记，只能通过上述方法一或者方法二来恢复出厂设置。
使用此地址进入配置页面时，需要将电脑本地物理网卡的地址改成和模块在同一网段。

第二章远程编程

2.1添加网关

打开云助手软件，进入“虚拟串口”页面，添加网关，如下图

2.2串口远程编程

2.2.1参数配置

网关添加成功后，点击“设置”进行配置，根据所连接的设备，选择485口或者232模式，波特率等参数与PLC等设备设置一致。如下图：

2.2.2映射串口

自定义串口号，改串口号为PLC编程软件内连接程序使用的串口号。如下图

然后编程软件内选择对应的串口，即可实现PLC等设备的远程上下载监控程序。

2.3网口远程编程

第一步：设置lan口IP，默认是192.168.10.1，需要将该IP设置为和PLC等设备在同一网段，设置方法如下：

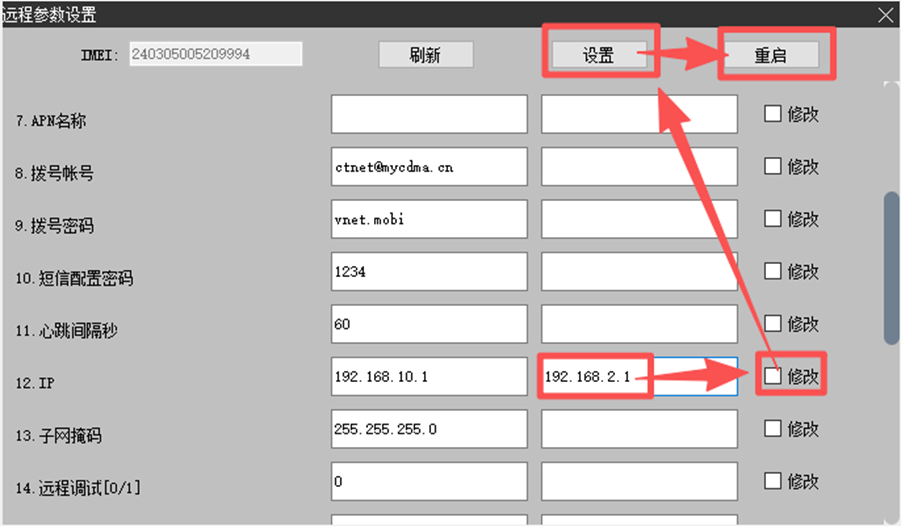

方式一.在软件内，选中模块，右键——远程参数设置，可以修改模块的LAN口IP，在参数后面填写要修改的内容，然后勾选修改，再点击设置，设置完成后，需要重启模块，设置才能生效，具体如下图：

方式二.浏览器内用192.168.10.1可以进入配置页面（电脑要改为网关同一网段，默认192.168.10.1），密码：1234

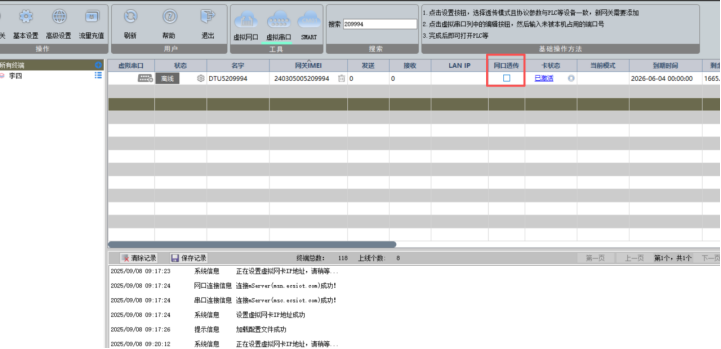

第二步：在虚拟串口页面内，勾选网口透传

注意：
1、模块的lan口IP要和PLC等设备在同一网段。
2、不要和软件左上角基本设置内的IP在同一网段。
3、不要和电脑其他物理网卡在同一网段。
如果模块的LAN口IP和基本设置里面的IP或者电脑其他物理网卡的IP在同一网段时，

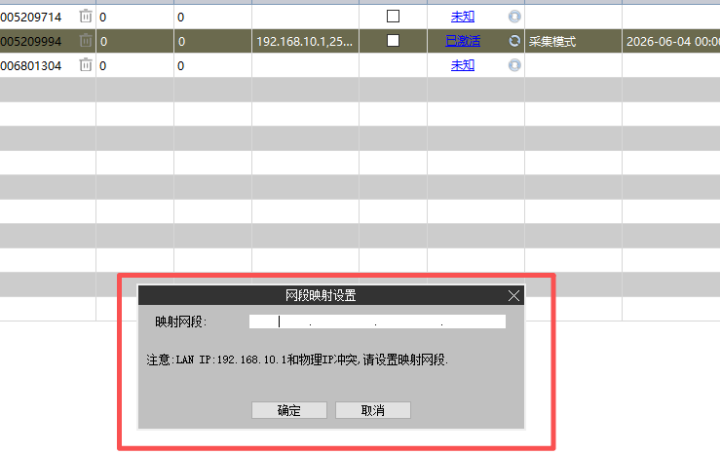

勾选网口透传，会弹出“网段映射设置”如下图。此处设置后，会将设备映射成其他网段的IP。

例如：模块的LAN口IP为192.168.10.1   PLC的IP为192.168.10.10  勾选网口透传时，电脑其他网卡已经有10网段了，就会弹出“网段映射设置”，此时将映射设置为192.168.3.1，那么编程软件去连接PLC时，用192.168.3.10的IP去连接即可。

2.4问题排查

如何排查确认PLC等设备插在模块上了。

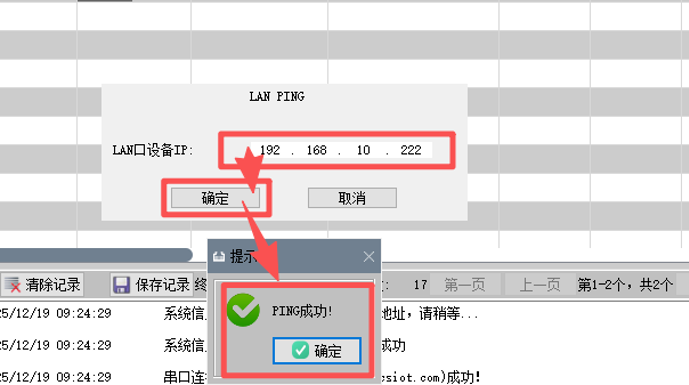

选中模块，右键，进入LAN ping页面，输入模块下设备的IP地址，然后确定，如果设备插在模块上，会返回ping成功。如下图：

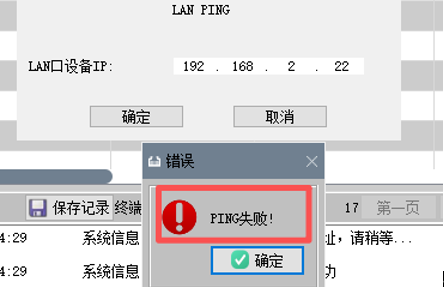

如果硬件没有插在模块上或者IP地址不对，会返回ping失败。

第三章 云平台采集数据

3.1添加BOX

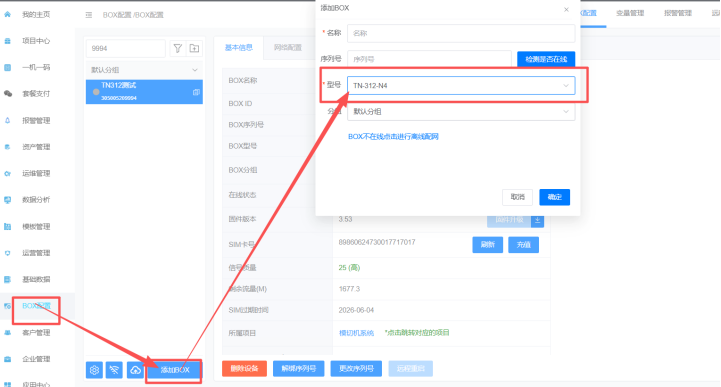

登录云平台，在BOX配置内添加BOX，名称自定义即可，序列号模块侧面IMEI号，点击检测是否在线，型号选择TN-312-N4。
注意：填写时前三位240不用填，并且添加时模块必须通电、连上网络。如下图：

3.2添加通讯口

BOX添加完成后，点击“变量管理”添加通讯口，根据所使用的模块硬件接口选择232或者485，根据所连接设备使用的协议，选择modbus或者PPI或者三菱协议，名称自定义，其他波特率等参数设置为与设备一致即可，如下图

3.3添加变量

通讯口添加完成后，添加变量即可，如下图

注意：TN-312最大支持180个变量，超过后下载配置时，会报错。

3.4下载配置

变量添加完成后，点击下载至BOX即可，如下图：

3.5绑定项目

BOX添加完成后，在项目中心——项目配置——BOX管理内添加BOX即可完成BOX和项目的关联，如下图
