两台设备之间无线传输数据

应用场景

d当两台设备较近，但是设备之间又不方便通过网线直连传输，比如AGV小车和控制台之间的数据数据传输，此时可以通过两个模块实现数据无线交互。

原理架构

左边A模块以及A模块下的设备在一个网段。

右边B模块以及B模块下的设备在一个网段。

注意的是，两边网段不能相同。

方案设置

A模块

① A模块的上网方式设置为不带WIFI的，如下图，选择WAN：

② A模块的LAN口IP与所直连的设备设置为一个网段，并打开DHCP功能。此例中，pc端为192.168.10.112，所以lan口ip设置为192.168.10.1，如下图：

③ A模块的 NAT功能打开，热点功能打开，并自定义设置wifi名称和密码（也可以默认），如下图：

B模块

① B模块的上网方式选择带WIFI模式，如下图：

注意：ICMP主机一定要设置，可以设置为A模块的Lan口IP。

wifi设置：设置WIFI连接A模块发射的热点名称和密码，如下图：

② B模块的LAN口IP与所直连的PLC等设备为一个网段，此例中，pc端为192.168.2.111，所以lan口ip设置为192.168.2.1，如下图：

③ B模块NAT共享功能打开

③ DMZ主机映射，填写B模块下所直连设备的IP（此例中pc端ip为192.168.2.111），并勾选上启用。

测试效果

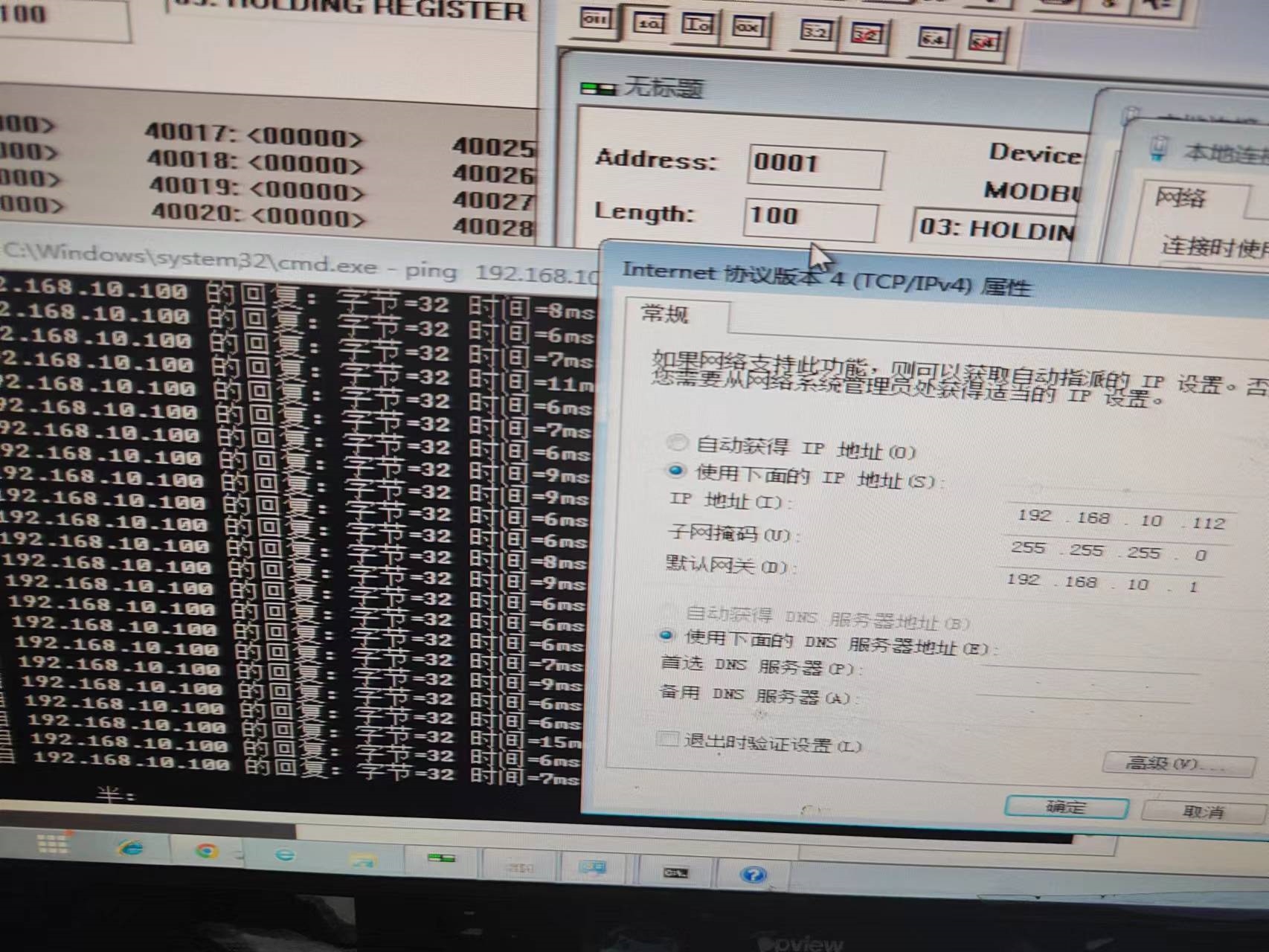

因为B模块下的设备是通过DMZ转发，所以A模块下的电脑只能ping到A模块分配给B模块的IP。此例中B模块从A模块获取到的IP为192.168.10.100，如下图，192.168.10.112的电脑可以ping到B模块的上网IP：

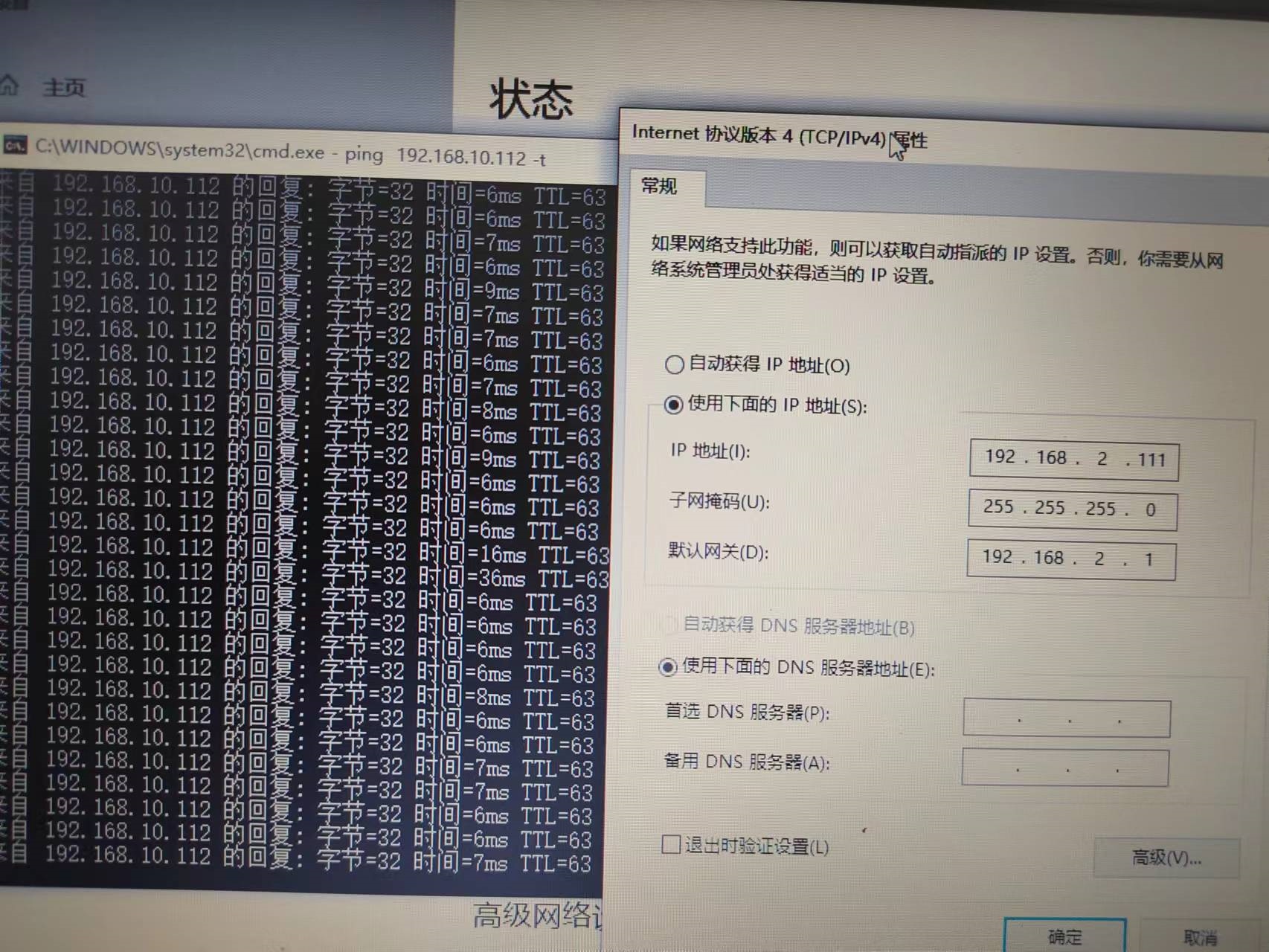

B模块下的电脑可以ping到A模块下的电脑。如下图，B模块电脑IP为192.168.2.111可以跨网段访问到A模块下的电脑ip：
