实现目的

两个不同的模块，但是每个模块下接的PLC的IP地址相同，用力控、组态王等上位机软件通过虚拟网口工具对两个设备同时监控时会因两个设备的IP地址相同而造成通讯故障，可以使用转发规则内的DMZ主机来实现。

具体配置操作

模块A的IP地址为192.168.11.1。下面接西门子1200PLC，IP地址为192.168.11.3。将1200的IP地址转为192.168.8.6。

模块B的IP地址为192.168.11.1。下面接西门子smart的PLC，IP地址为192.168.11.3。

将smart的IP地址转为192.168.8.7。

DMZ主机配置

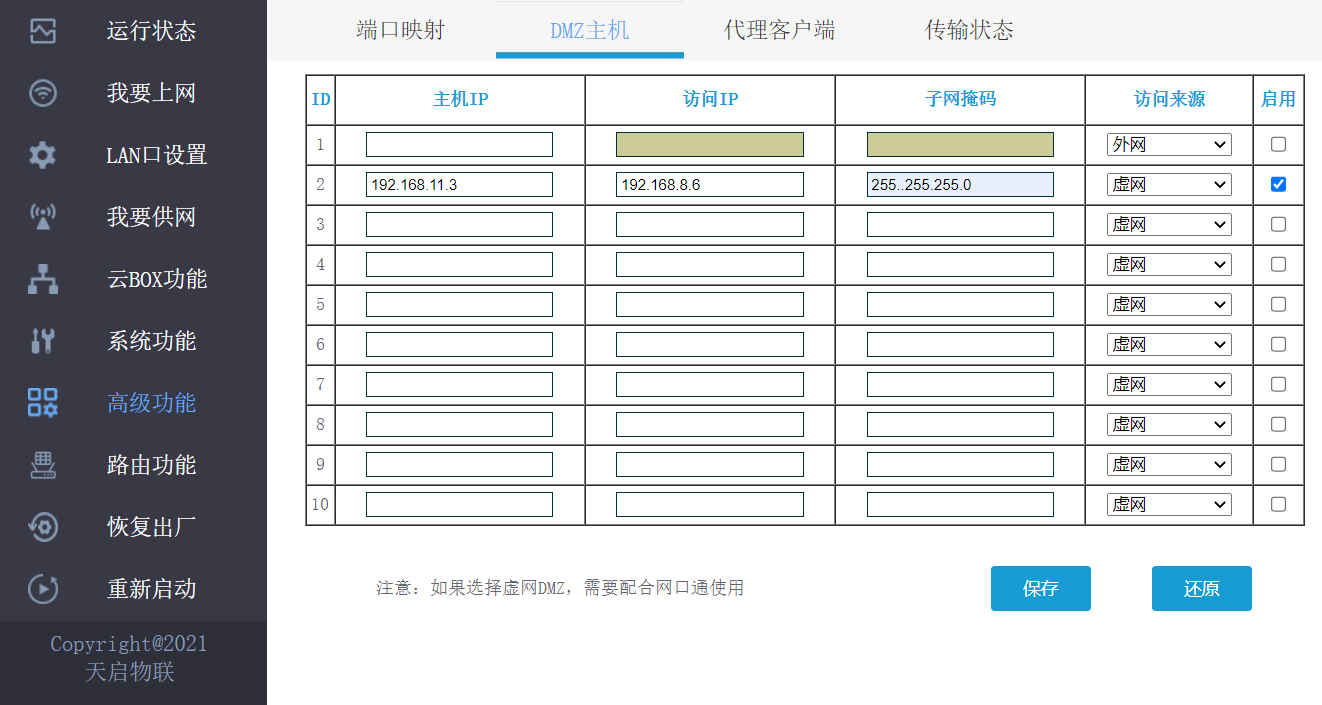

模块A的配置如下：

主机IP设置为1200的IP192.168.11.3。访问IP为给PLC重新分配的IP地址，设置为192.168.8.6，子网掩码设置为255.255.255.0，选择需网并且启动。

PLC配置

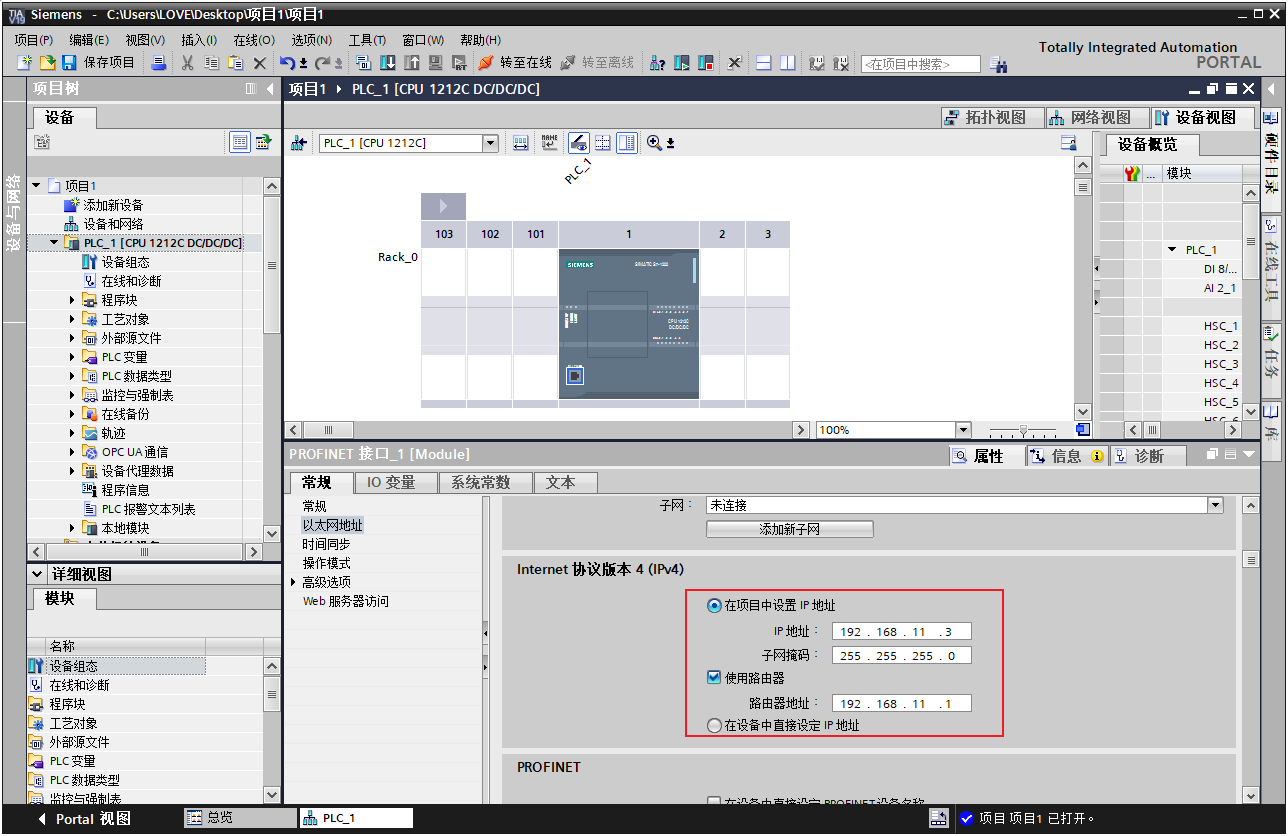

1200

要配置使用路由器，路由器的IP地址为模块的IP地址，并且PLC的IP和模块的IP必须在同一网段。

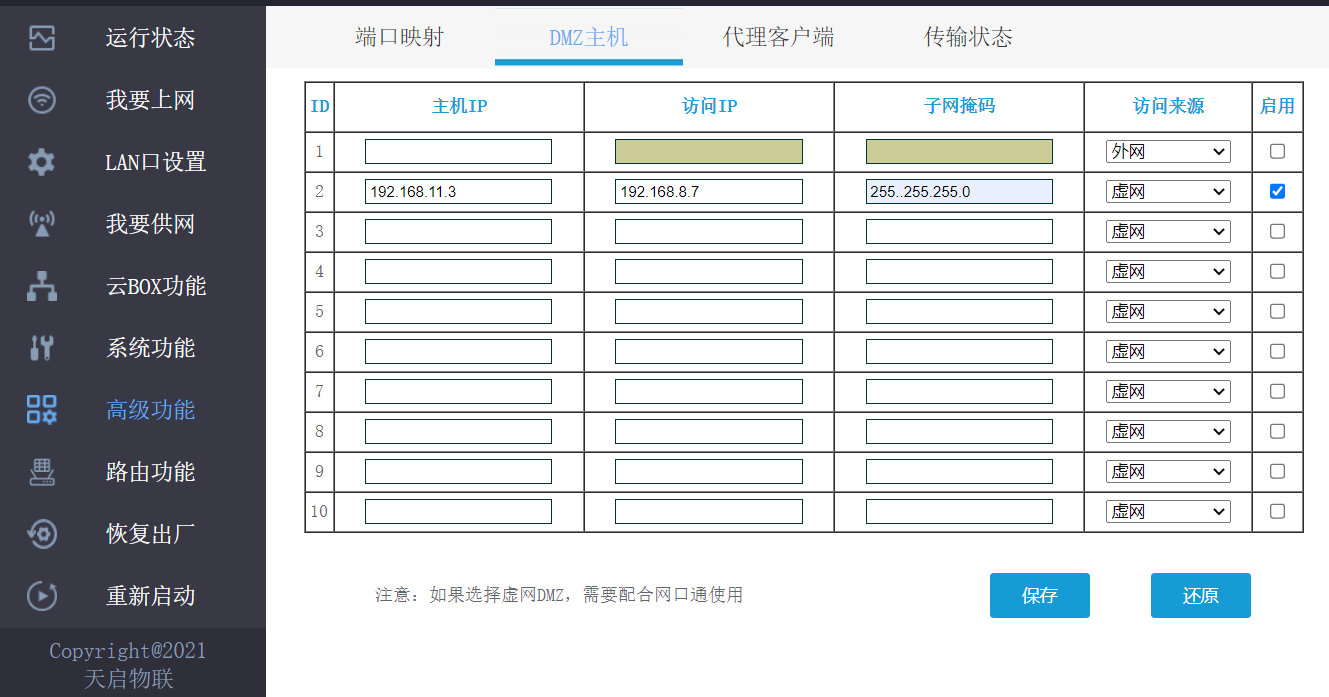

模块B的配置如下：

主机IP设置为1200的IP192.168.11.3。访问IP为给PLC重新分配的IP地址，设置为192.168.8.7，子网掩码设置为255.255.255.0，选择需网并且启动。

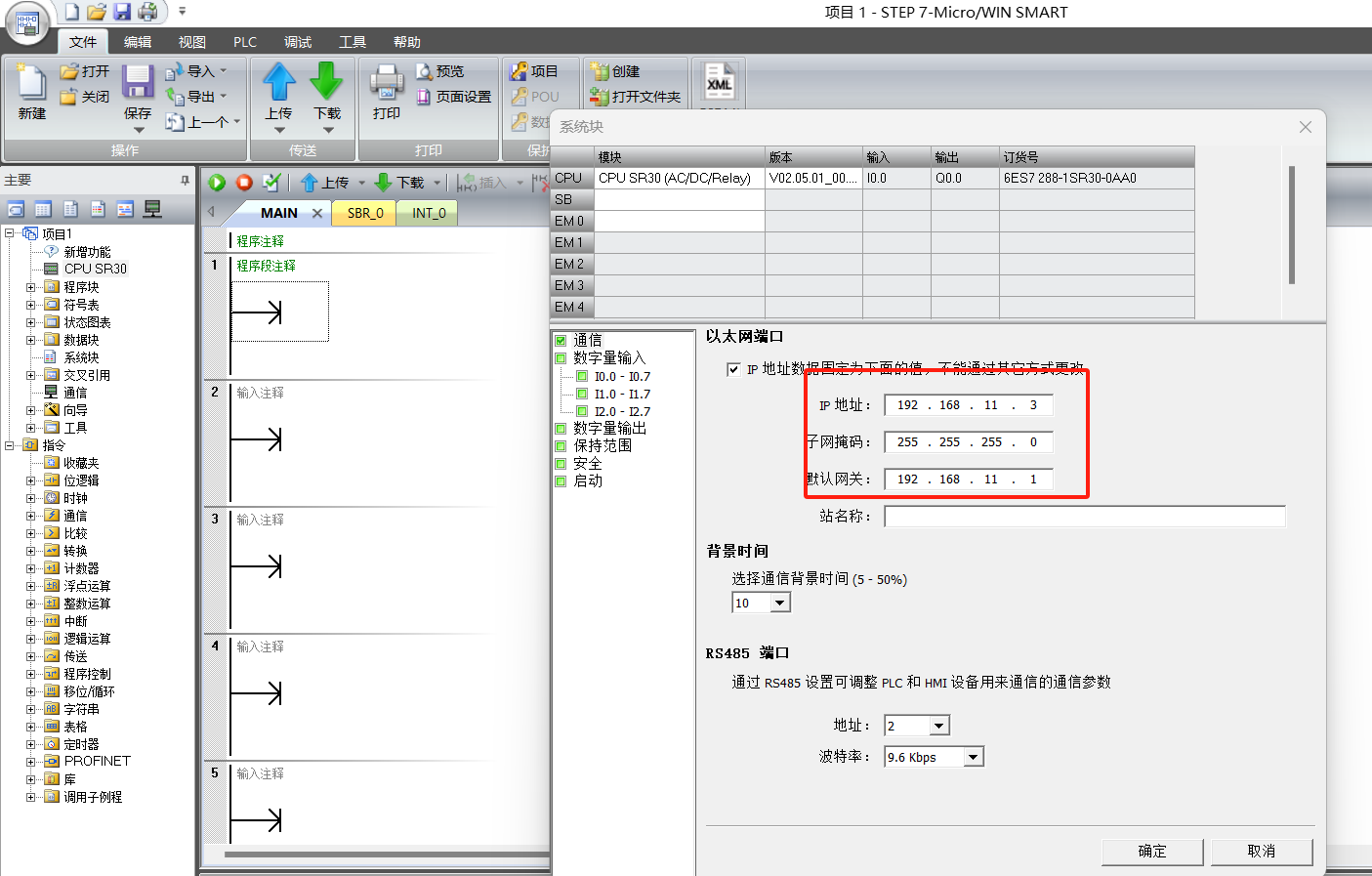

Smart

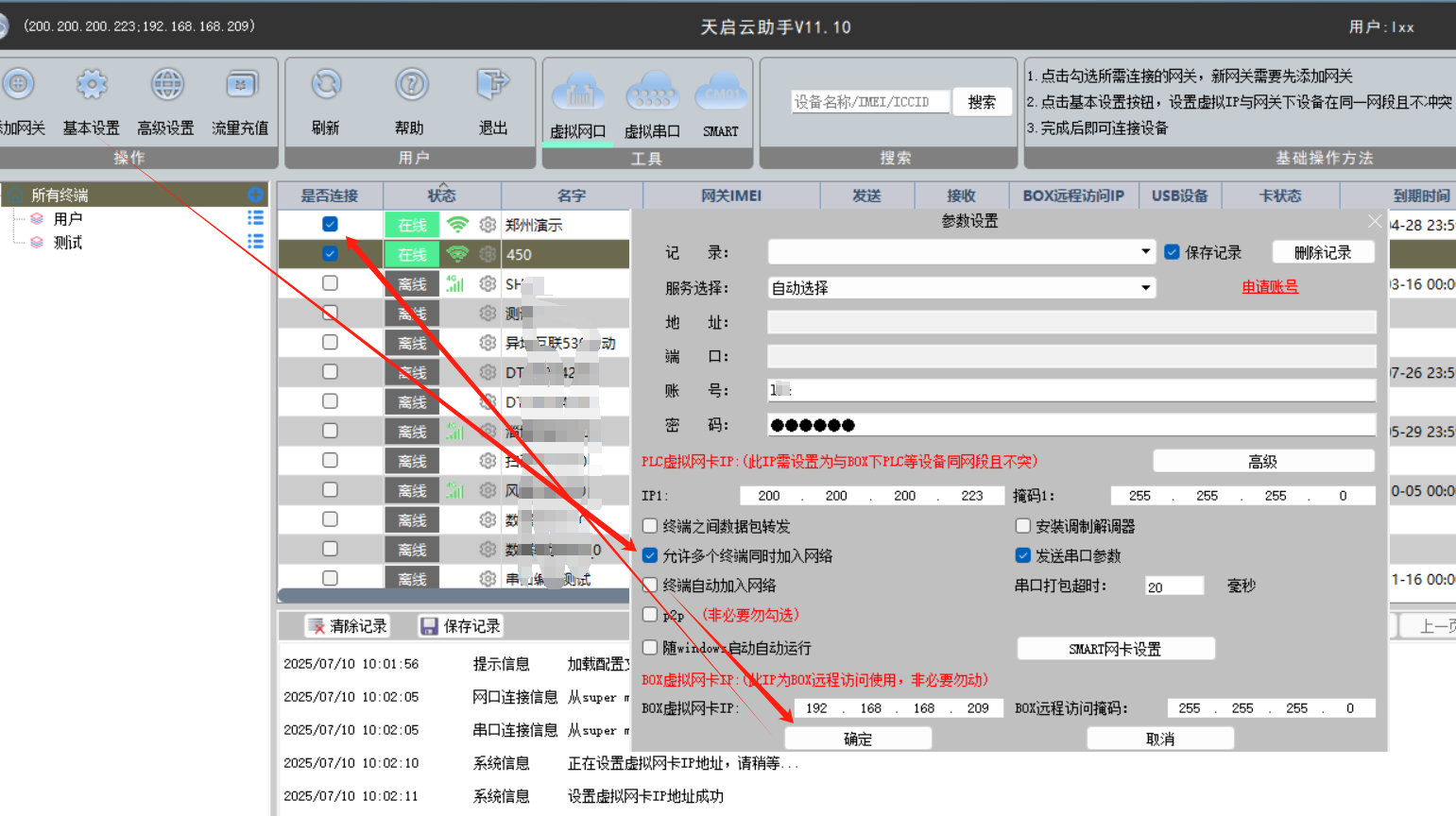

以上配置完成后可以在虚拟网口工具内将两个模块同时加入网口，然后通过力控、组态王等其他上位机软件访问远程PLC设备，1200的访问IP为192.168.8.6。smart的访问IP为192.168.8.7。
