天启TH-10T系列物联网触摸屏PLC一体机具有以下特点：

• PLC兼容FX3G系列PLC，运行速度快
• 用军工级32位CPU，速度快，更加适应高电磁干扰的工业环境
• 触摸屏和PLC可分别加密,彻底杜绝非法读取
• 支持Type-C接口上下载触摸屏、PLC程序，方便快捷
• 支持远程数据采集，云端、手机端监控
• 自带物联网远程功能，支持PLC和触摸屏程序的远程监控、更新
• 支持维保管理，酷炫大屏，数据分析和自动化报表
• 支持短信、语音、微信报警推送，设备防拆锁机
• 支持三菱编程口协议/MODBUS协议/RS协议，轻松实现PLC互联及与外部设备通讯

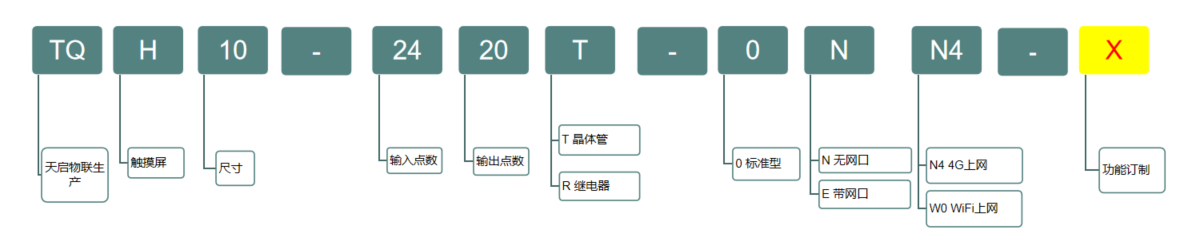

命名规则

• TQ：天启物联生产
• H：触摸屏
• 10：触摸屏尺寸。10为10寸。
• 24：输入点数
• 20：输出点数
• T：输出类型，T为晶体管输出类型，R为继电器输出类型。
• 0：标准型产品
• N：有无网口，N为无网口，E为带网口。
• N4：模块支持的上网方式，N4为4G上网，W0为WiFi上网。
• X：为功能定制

  基本参数

外形参数

● 外型尺寸(mm)：27519436
● 安装开孔尺寸(mm)：262180
● 显示尺寸(mm)：222125
● 安装方式：卡扣安装

产品构造

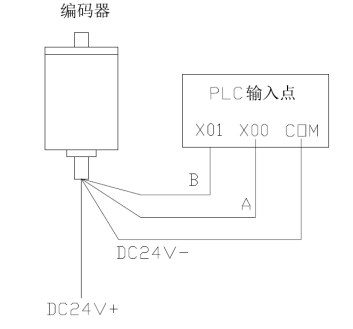

** 接线图及拨码说明**

PLC模拟量接线

两线制:电源正极接变送器正极,变送器负极接AD端,电源负极接GND端
三线制:电源正极接变送器正极,电源负极和信号输出负极是同一个端子,变送器信号输出接AD端;
四线制:电源正极和负极分别接变送器的供电正极和负极,变送器信号输出的正极和负极分别接AD端和GND端;

温度模拟量两线分别接AD端和GND端。

拨码说明

输入点：

A（ON）时为电流，V（OFF）时为电压。

输出点：

DA0点：A（ON）V（OFF）时，为电流。A（OFF）V（ON）时，为电压。
DA1点：A（ON）V（OFF）时，为电流。A（OFF）V（ON）时，为电压。

编程手册PDF

详细手册参考：一体机编程手册

远程编程

PLC远程编程

1.1添加网关

打开云助手软件，进入“虚拟串口”页面，添加网关，如下图

1.2参数配置

网关添加成功后，点击“设置”进行配置，当前模式改为“透传模式（485）”，波特率9600，数据位7，校验位E，停止位1。保存即可，如下图：

1.3映射串口

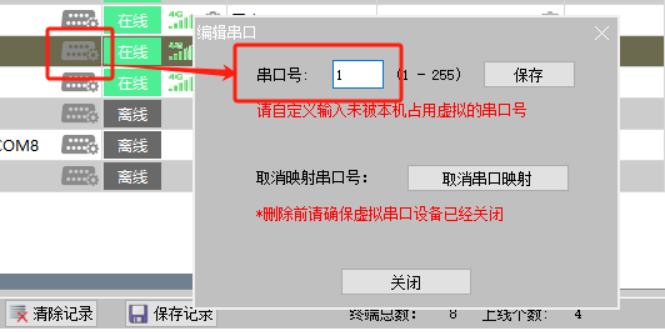

自定义串口号，改串口号为PLC编程软件内连接程序使用的串口号。如下图

1.4PLC编程软件连接

编程软件内选择上述映射的串口号，来远程连接PLC，可以实现PLC程序的远程上传、下载、监控等。

注意：时间检查要设置长一些，一般将默认得5S改为30S。如下图：

HMI远程编程

2.1参数配置

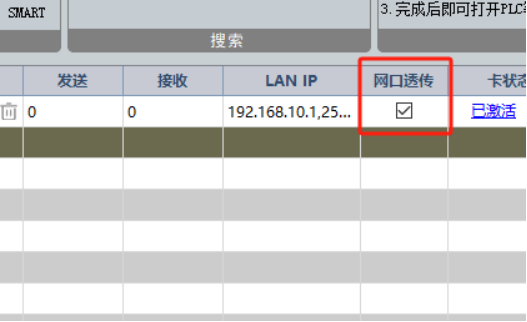

在“虚拟串口”页面，网关添加成功后，勾选“网口透传”即可，如下图：

2.2触摸屏编程软件连接

触摸屏软件内下载程序时，选择以太网，IP地址填写触摸屏默认的192.168.10.100，端口号默认12345即可，如下图：

注意：如果无法连接触摸屏，电脑先试一下能不能ping通192.168.10.1，如果不能ping通，一般是电脑网卡驱动映射的IP有问题，如果能ping通192.168.10.1，再试一下能不能ping通192.168.10.100，如果ping不通192.168.10.100，一般可能硬件有问题。

云平台采集数据步骤

添加BOX

在BOX配置内添加BOX，名称自定义即可，序列号为一体机背面IMEI号。
注意：填写时前三位240不用填，并且添加时一体机必须通电、连上网络。如下图：

添加通讯口

BOX添加完成后，点击“变量管理”添加通讯口，名称自定义，其他参数默认即可，如下图:

添加变量

通讯口添加完成后，添加变量即可，如下图

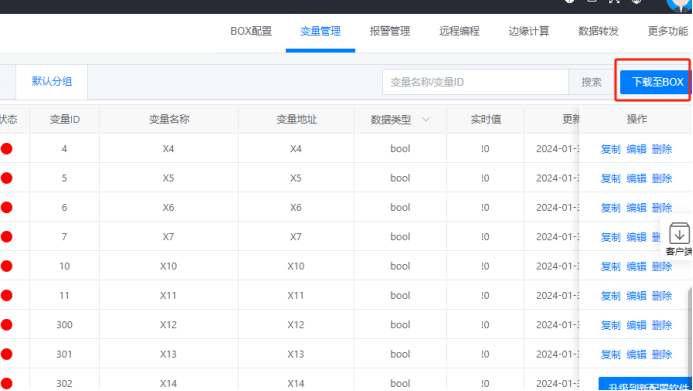

4、下载配置
变量添加完成后，点击下载至BOX即可，如下图：
