一、网口远程编程

**注意：天启云助手包含了虚拟串口工具和虚拟网口工具的所有功能；

一.软件下载安装

1.1 软件下载安装

点击此处下载：天启云助手

TN-330下载程序请用ECSManager软件下载程序。**

1.2账号申请

**注意：如果已有虚拟网口工具账号，不用申请，直接登录；

申请地址：http://msn.ecsiot.com 注意填写完资料后需要邮箱激活。

确保电脑Windows防火墙关闭。

天启云助手软件安装时请关闭360等杀毒软件；

每次启动天启云助手以右键软件快捷方式，以**管理员身份运行**。

二.天启云助手实现远程监控

第一次使用需要：软件下载安装、账号申请

TN-330模块不能使用天启云助手远程监控PLC

TN-330下载程序请用ECSManager软件下载程序。**

2.1模块联网

如果新的模块需要通过无线4G上网，直接插上物联网卡，设备通电即可。

如果新的模块需要通过网线WAN上网，直接将路由器过来的网线插到WAN/LAN口，设备通电即可。

如果需要配置wifi上网或将WAN/LAN口设置为LAN口使用，请至硬件手册相应的型号中查看网络配置详情。

• 联网成功判断：查看模块的SVR灯亮，表明模块联网、连接服务器正常。

  具体网络设置情况可以跳转到--基础应用--选择相应的硬件手册型号--网络设置中查看。

2.2添加终端

• 联网成功判断：查看模块的SVR灯亮，表明模块联网、连接服务器正常。

联网成功状态下，可以将模块侧面的IMEI号：240*005，添加到虚拟网口工具中

添加终端条件：1.模块联网 2.模块IMEI号没有被添加到别的账号 3.本机电脑联网

2.3连接网关

在“是否连接”列，勾选需要远程编程的网关，如下图：

2.4设置虚拟IP

点击 ‘基本设置’进入IP设置界面，设置网卡ip1与PLC或触摸屏设备一个网段。

注意：IP2不需要更改

每次调试的时候尽量改下IP，例如把IP1设置为192.168.10.201重新映射下虚拟网卡，查看下面的对话框是否提示虚拟网卡IP成功。

如果提示虚拟网卡IP失败，请以管理身份运行：

1、检查是否管理员身份运行

2、检查防火墙或杀毒软件是否关闭

3、禁用网络适配器中的其他虚拟网卡，保留TAP-Windows Adapter V9网卡

设置好虚拟IP后，可以检查下是否可以Ping到模块所连的设备。

1.WINDOWS键（键盘上的Alt边上那个四方键）+ R

2.输入cmd

3.（ping的ip为设备ip）在终端命令窗口输入ping 192.168.10.10 -t

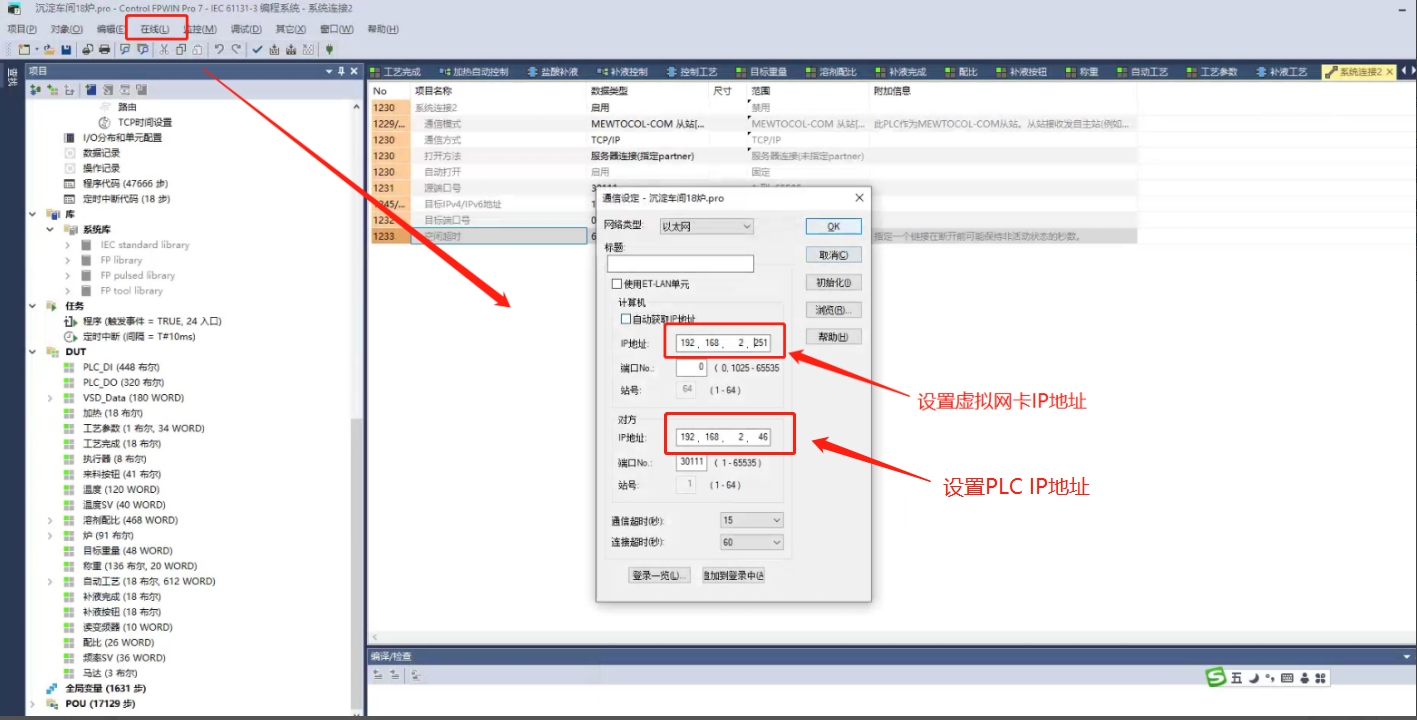

2.5打开PLC软件下载
