# 串口Modbus
## 1.1准备工作
### 1.1.1串口连接准备工作
准备一根两芯通讯线，将plc的485串口和模块的串口连接起来，施耐德218有两种形式的串口，一种是
普通接线式，一种是RJ45形式的串口。具体接线如下：
普通接线式：PLC端D1接模块的485A，D0接模块的485B。
RJ45形式：4号针脚接模块的485A，5号针脚接模块的485B。
### 1.1.2PLC端配置
打开SOMachine软件，设置PLC端的配置，如下图。
PLC端选择modbus协议,注意：串行线路1为RJ45形式的串口，串行线路2为普通接线端子式的串口。此案
例使用普通接线端子式的，所以选择线路2添加协议。如果使用RJ45形式的串口，要选择线路1添加协议,
设置通讯参数。
双击串行线路2，里面可以设置波特率、奇偶校验等参数，如果模块和PLC无法通讯成功，需要将这里的极化电阻打开，默认是关闭状态，具体如下图：

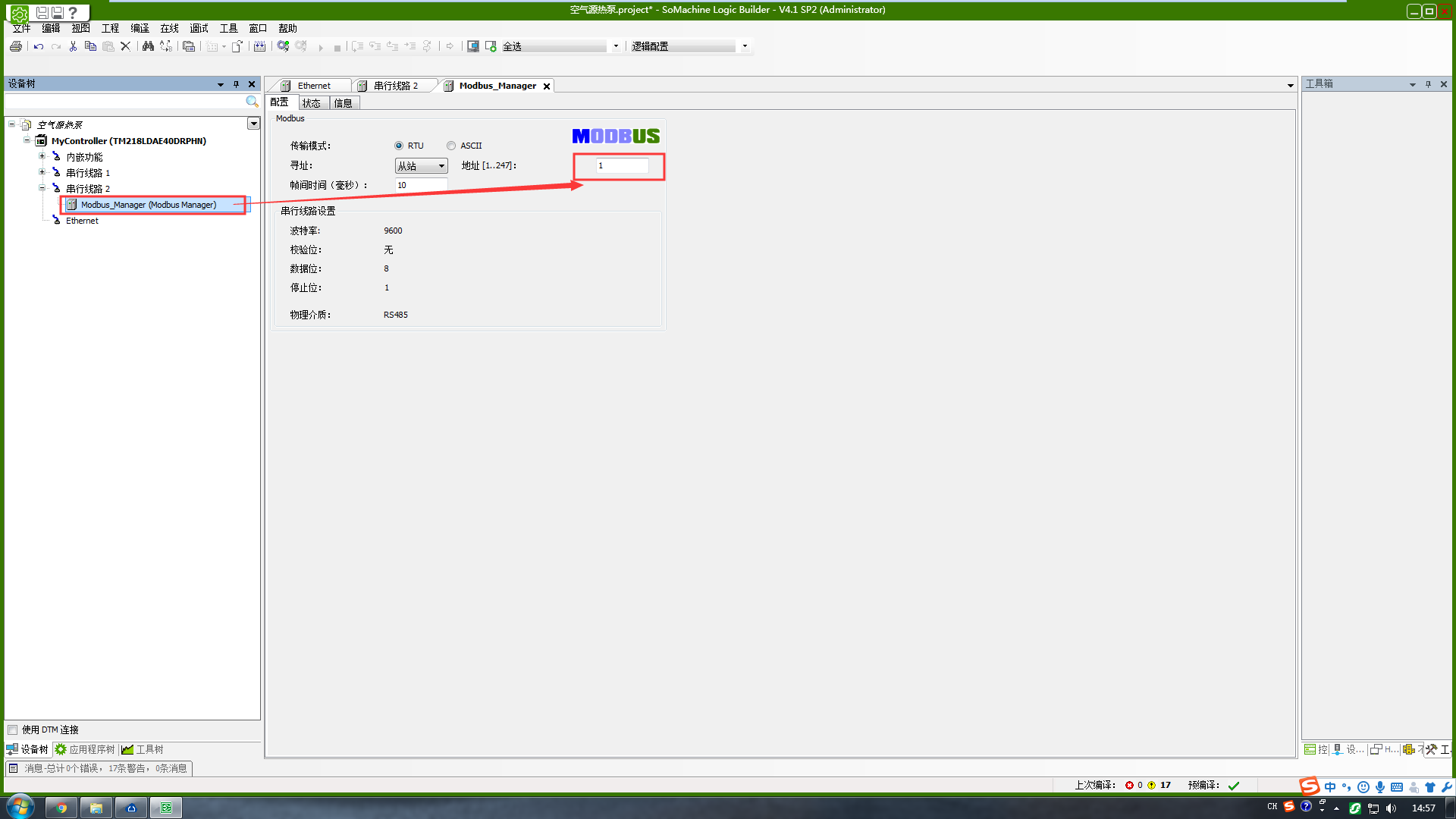

设置通讯站号，双击modbus协议，然后可以设置PLC通讯时使用的从站号，具体如下图：
## 2.1BOX配置
>w注意：有2种方式完成项目，操作方式一模一样
1.使用网页上的【BOX配置】【项目中心】完成项目
2.使用刚下载的ECSManager新版软件完成
### 2.1.1 新增BOX
【BOX配置】--【BOX配置】点击【添加BOX】按钮
>s说明：
1.此处添加BOX时，BOX必须在线（网关指示灯CLD亮），否则不能添加
2.此页面的【网络配置】中不要修改任何参数，主要查看用，上网方式的设置请置【硬件手册】--选择型号手册中的【网络设置】查看编辑
>d注意：输入的序列号是模块侧面的后15位数，以305*********开头（不要写240）
- 删除设备：如果不需要这个BOX，可以删除BOX（如果绑定了项目，需要先至【项目中心】-【项目配置】-【BOX管理】中移除BOX）
- 解绑序列号：如果需要释放该序列号供别的BOX或项目使用，解绑即可
- 更改序列号：如果后期更换模块，可以在此更换序列号
- 远程重启：点击后，模块会重新启动
- 升级到新配置软件：升级后，通过ECSManager软件创建的BOX配置将不能通过ECSManager软件进行编辑，切记！！！！！！只能通过在该页面【BOX配置】或下载【客户端BOXConfig】新软件中编辑
### 2.1.2添加设备

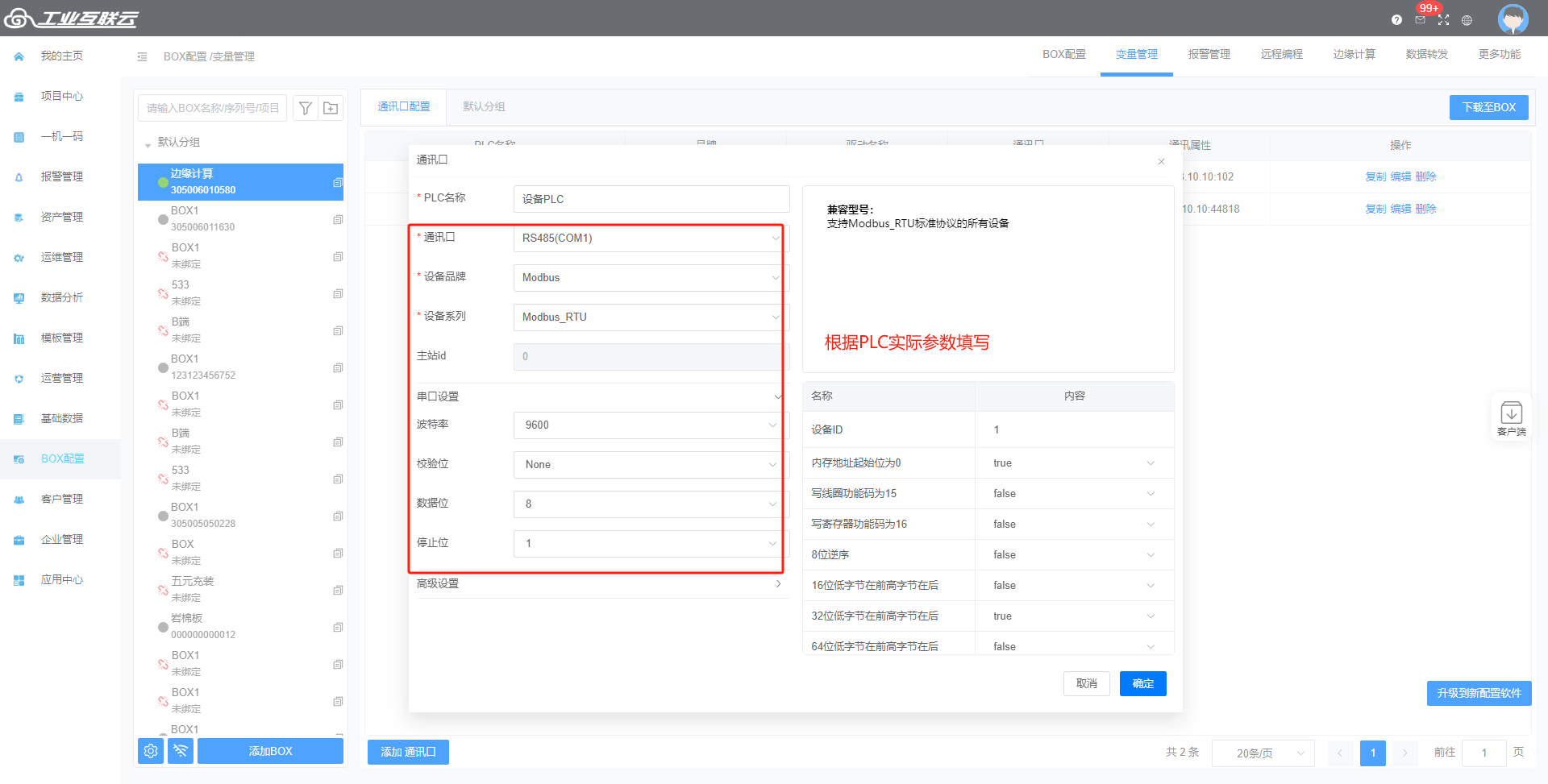

【BOX配置】-【变量管理】-【通讯口配置】中新增设备
- PLC名称：根据需要自定义
- 通讯口：根据实际设备口选择，串口选择232或485，网口就选择网口
- 设备品牌：根据BOX连接的设备品牌选择
- 设备系列：设备具体型号
- IP地址：通讯口选择网口，IP地址填写BOX所连接PLC等设备实际IP即可
- 端口：通讯口选择网口，IP地址填写BOX所连接PLC的协议端口填写即可
- 高级设置：
--基本不需要设置，如果遇到某些变量读不上来的情况，可以在此处设置单包变量数为2或别的（根据实际情况调整）
### 2.1.3添加变量
通过上一步添加设备后，【BOX配置】-【变量管理】-【默认分组】中可以添加变量，默认存在BOX状态和设备状态变量
添加变量时根据变量点表创建即可：
- PLC名称：选择已添加的设备
- 读写类型：
-- 读写：该变量可读可写
-- 只读：该变量不支持修改
-- 只写：该变量不上传，只支持修改
- 变量名称：自定义该变量名称
- 变量单位：自定义填写
- 变量地址：根据设备变量点表实际填写
- 地址偏移：根据设备变量点表实际填写
- 数据类型：根据设备变量类型实际填写
- 数据经度：根据设置的精度上传该变量的小数精度
- 变量描述：如有需要，自定义
- 更多设置：
-- 线性换算：启用后，可以对该变量进行简单的线性运算，比如缩小10倍、扩大100倍等
-- 有效范围：启用后，该变量值在设定范围内才上传
**-- 存储类型：启用后，根据需要选择存储类型，包括周期存储、变化存储、条件存储**
-- 安全配置：启用后，该变量的控制权限将和角色的项目权限关联，只有角色有该安全类的才能控制
>d注意：如果该BOX没有绑定项目，且【项目中心】-【项目配置】-【项目信息】-【过期时间】未设置或已过期，变量都显示88888888

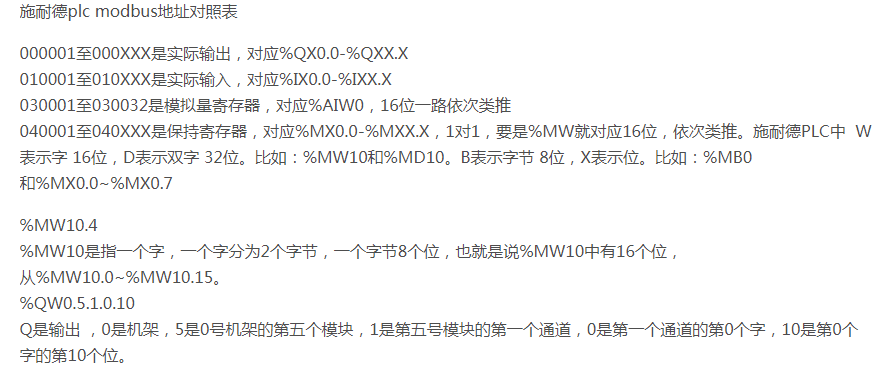

MODBUS地址映射表如下：
### 2.1.4添加报警

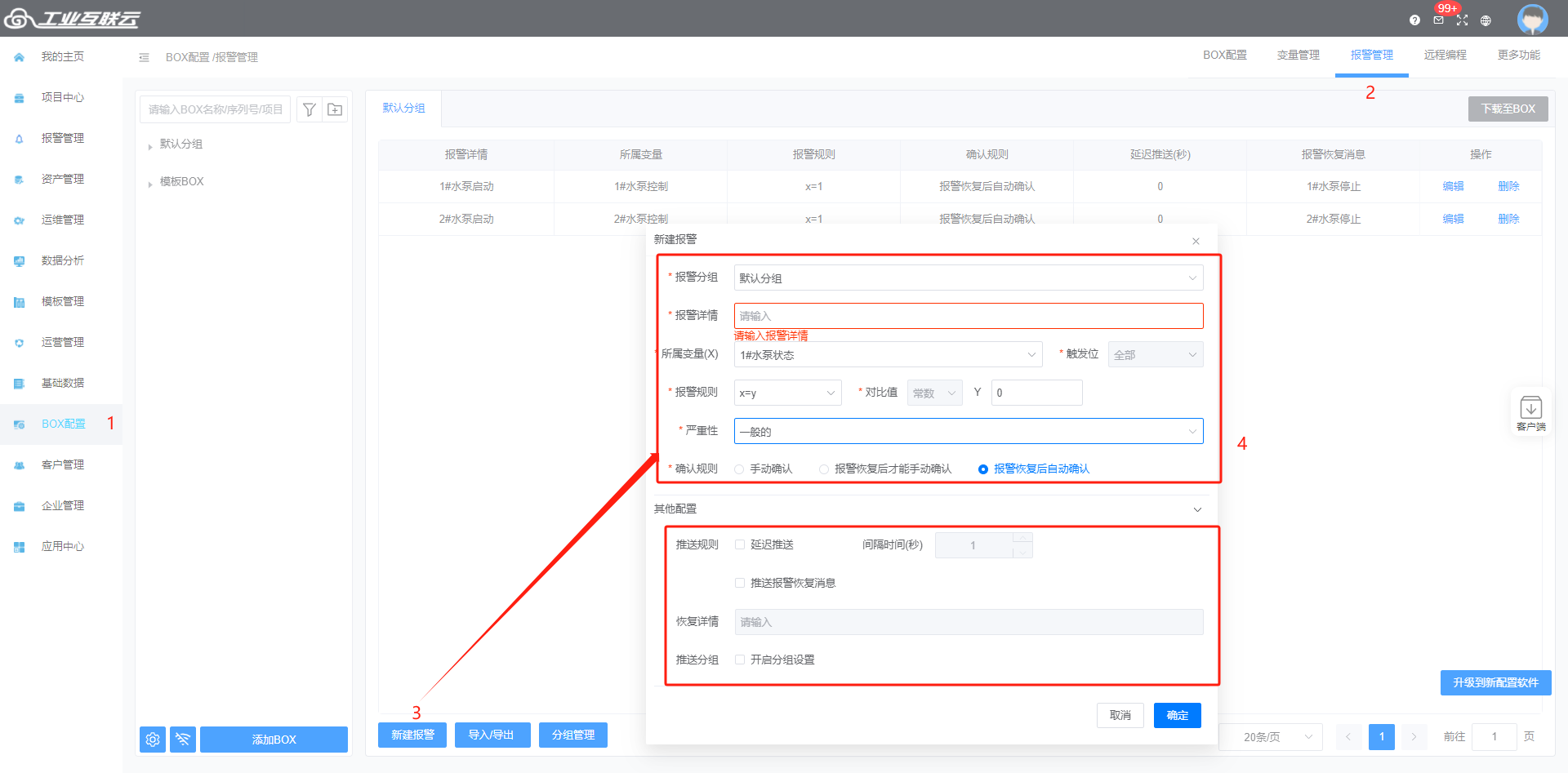

当需要实现设备报警信息推送或者有报警信息记录，需要对相关变量进行报警设置
- 报警详情：需要记录的报警详情或推送的报警详情，根据变量报警自定义即可
- 所属变量：选择触发报警的变量
- 报警规则：x代表变量的值，Y代表报警触发值，触发值自定义
- 严重性：根据需要选择。一般的、重要的、紧急的
- 确认规则：只有本次报警确认后，下次报警才能产生记录、推送
1、手动确认
2、报警恢复后才能手动确认
3、报警恢复后自动确认
- 推送报警恢复信息：如果需要报警信息恢复正常也推送，勾选并输入恢复详情推送消息即可
- 推送分组：用于后续短信、语音报警消息分组推送使用
### 2.1.5下载至BOX
所有配置都配置完成后，或者配置有所修改都需要将配置下载至BOX
## 3.1项目绑定BOX
上面只是配置了BOX，如何查看和组态，需要在项目中进行
### 3.1.1新建项目

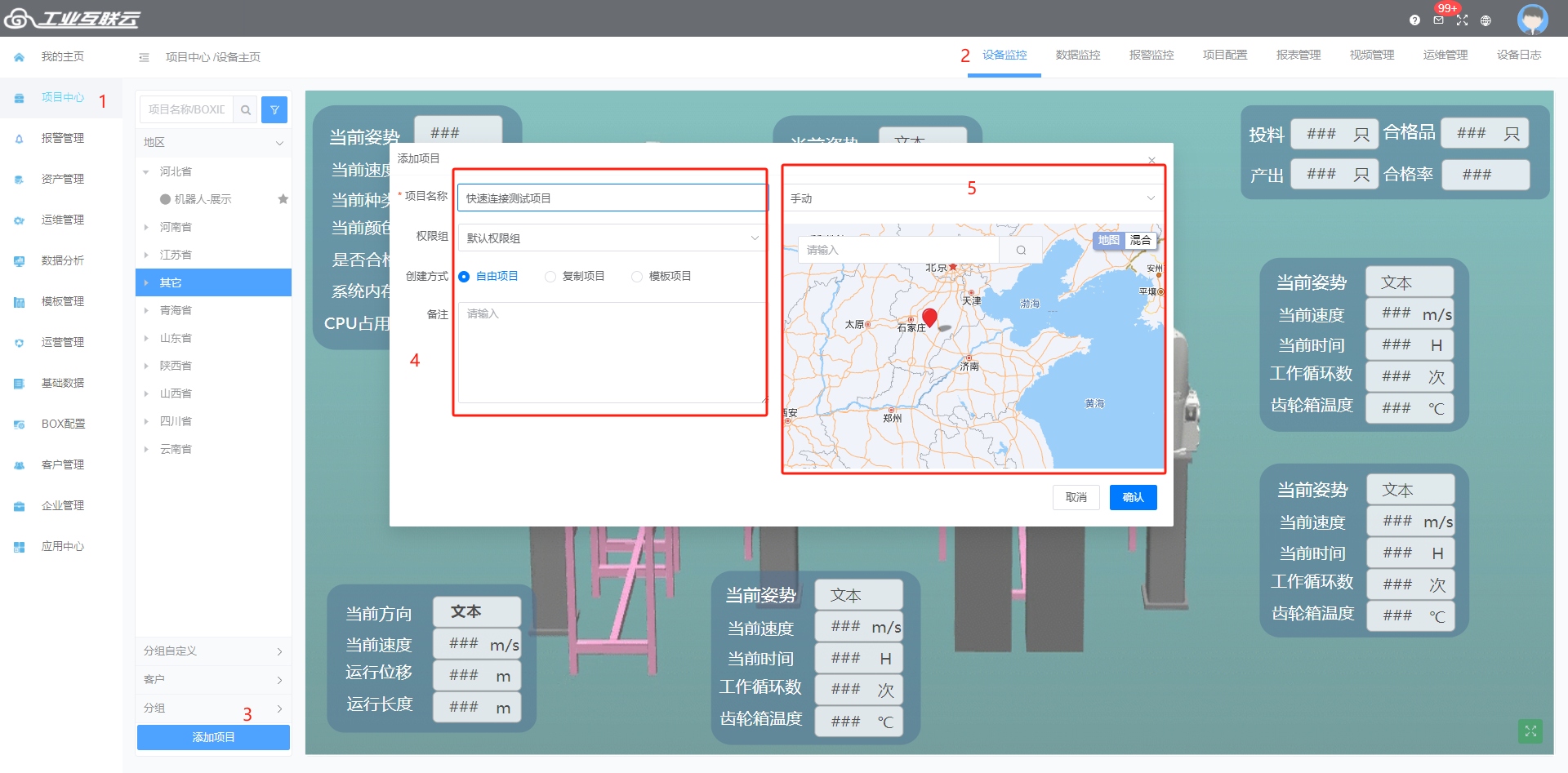

【项目中心】-【设备监控】中点击【添加项目】按钮
- 项目名称：自定义
- 权限组：该项目属于哪个分组（【企业管理】-【用户管理】的左下角权限组自定义添加），便于后续授权分组管理
- 创建方式：
- 自由项目：空项目，没有任何BOX和变量组态信息，需要绑定BOX使用
- 复制项目：如果希望创建一个已有项目（变量、报警、组态都完整），改动不大或没有改动，可以使用复制项目，然后在此基础上修改编辑，需要在【项目配置】-【项目信息】中绑定新BOX的序列号
- 模板项目：对于批量或标准化设备项目，可以在模板管理中创建模板，然后新增项目时引用模板即可，后续只要模板变量、组态修改，所有该模板创建的项目也会修改
- 地图：根据手动定位一下该项目所处位置，大概就行
### 3.1.2关联BOX
勾选刚才创建好的BOX
### 3.1.3项目授权
#### 3.1.3.1添加授权码
>w如果企业已有变量授权，可以跳过此步骤
如果正式购买授权卡的用户，可以在卡的下面有授权账号，右下角涂层刮开则是密码。
测试用户请向技术或业务申请测试点卡添加。
>d注意：自2023年9月6号平台升级后，变量授权卡点数由企业内所有项目共用变量点数，不需要绑定到具体项目。
#### 2.3.2激活项目

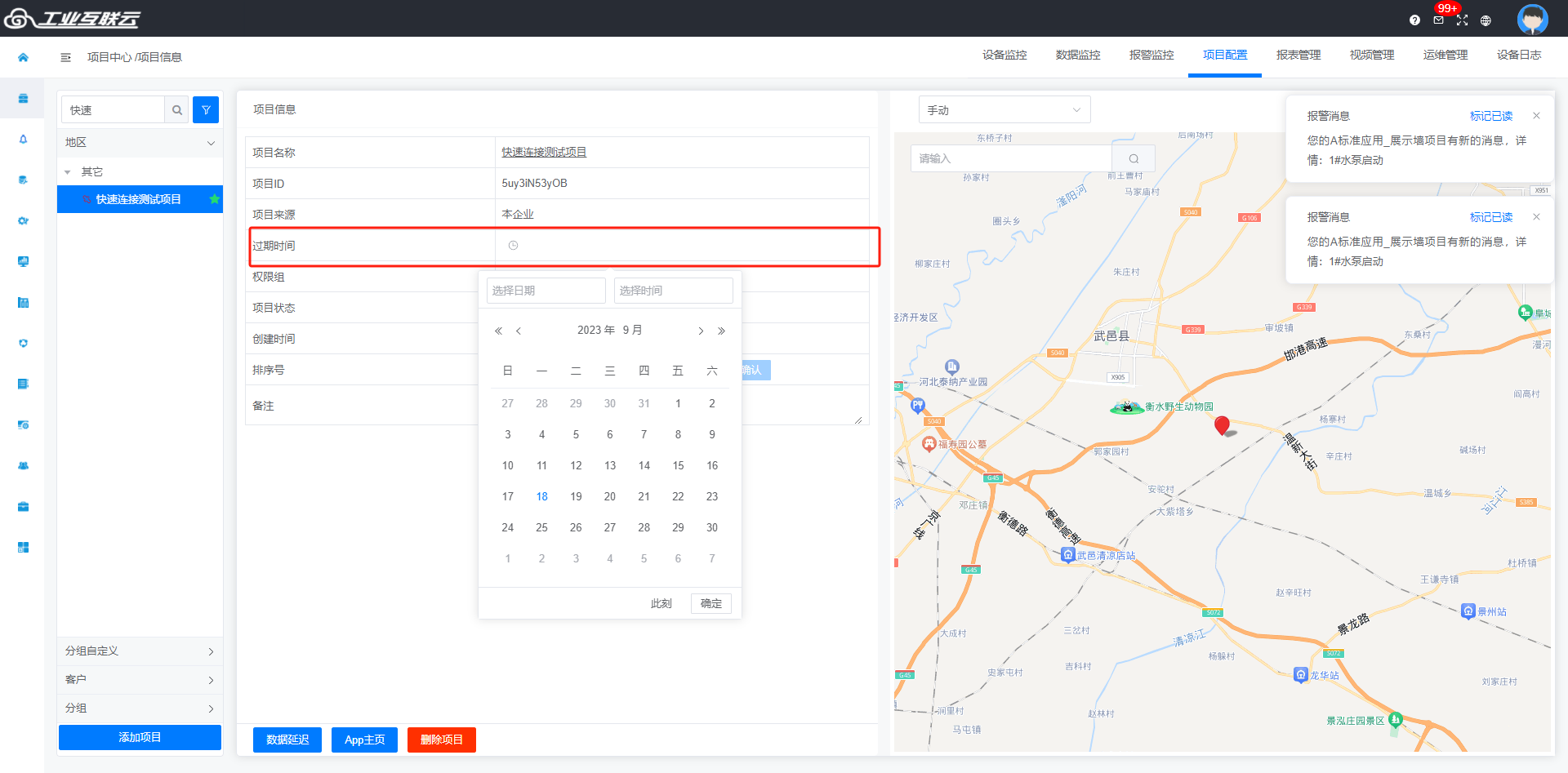

如果BOX和项目都正常后，在数据监控中看到的可能都是88888888，此时需要在【项目中心】-【项目配置】-【项目信息】中激活一下，设定过期时间
>i过期时间：
大于当前时间，数据显示正常，小于当前时间，数据显示异常88888888。
具体时间长度根据各企业根据客户自定义
创建项目默认过期时间在创建日期加5年
---
---
---
---
---
# 网口Modbus
## 1.1PLC端配置

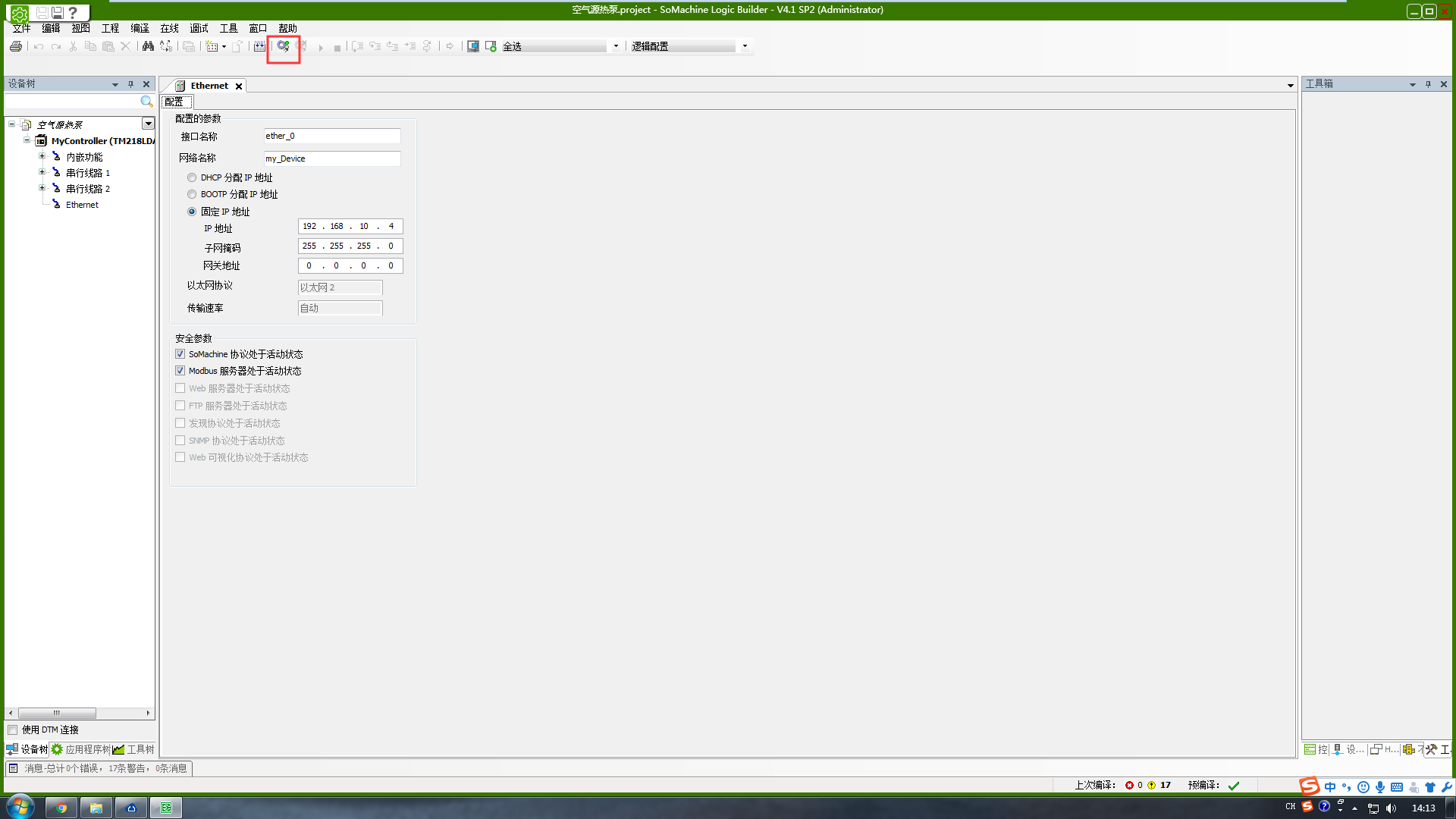

打开SOMachine软件，设置PLC的IP地址，如下图。
## 2.1BOX配置
>w注意：有2种方式完成项目，操作方式一模一样
1.使用网页上的【BOX配置】【项目中心】完成项目
2.使用刚下载的ECSManager新版软件完成
### 2.1.1 LAN口IP设置

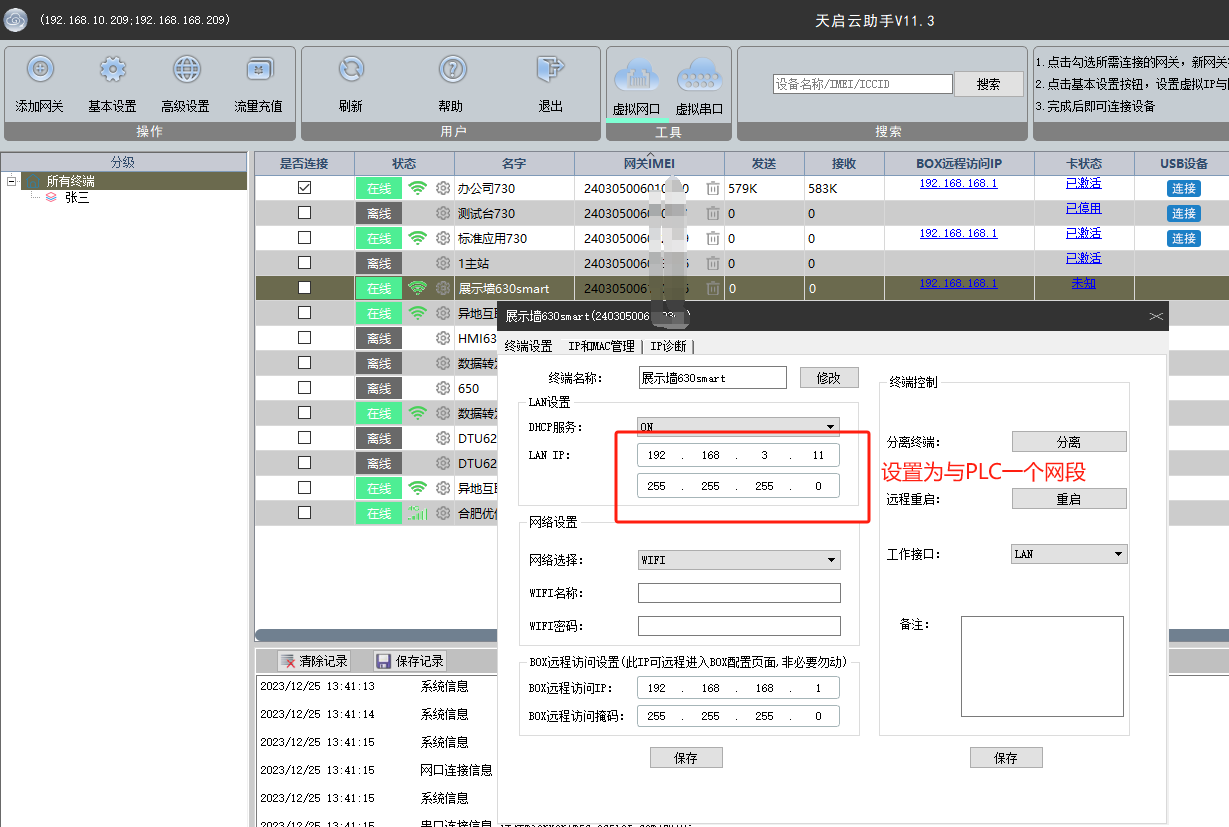

>d云平台配置前，需要将网关的LAN口IP设置与PLC的IP地址在一个网段。
### 2.1.2 新增BOX
【BOX配置】--【BOX配置】点击【添加BOX】按钮
>s说明：
1.此处添加BOX时，BOX必须在线（网关指示灯CLD亮），否则不能添加
2.此页面的【网络配置】中不要修改任何参数，主要查看用，上网方式的设置请置【硬件手册】--选择型号手册中的【网络设置】查看编辑
>d注意：输入的序列号是模块侧面的后15位数，以305*********开头（不要写240）
- 删除设备：如果不需要这个BOX，可以删除BOX（如果绑定了项目，需要先至【项目中心】-【项目配置】-【BOX管理】中移除BOX）
- 解绑序列号：如果需要释放该序列号供别的BOX或项目使用，解绑即可
- 更改序列号：如果后期更换模块，可以在此更换序列号
- 远程重启：点击后，模块会重新启动
- 升级到新配置软件：升级后，通过ECSManager软件创建的BOX配置将不能通过ECSManager软件进行编辑，切记！！！！！！只能通过在该页面【BOX配置】或下载【客户端BOXConfig】新软件中编辑

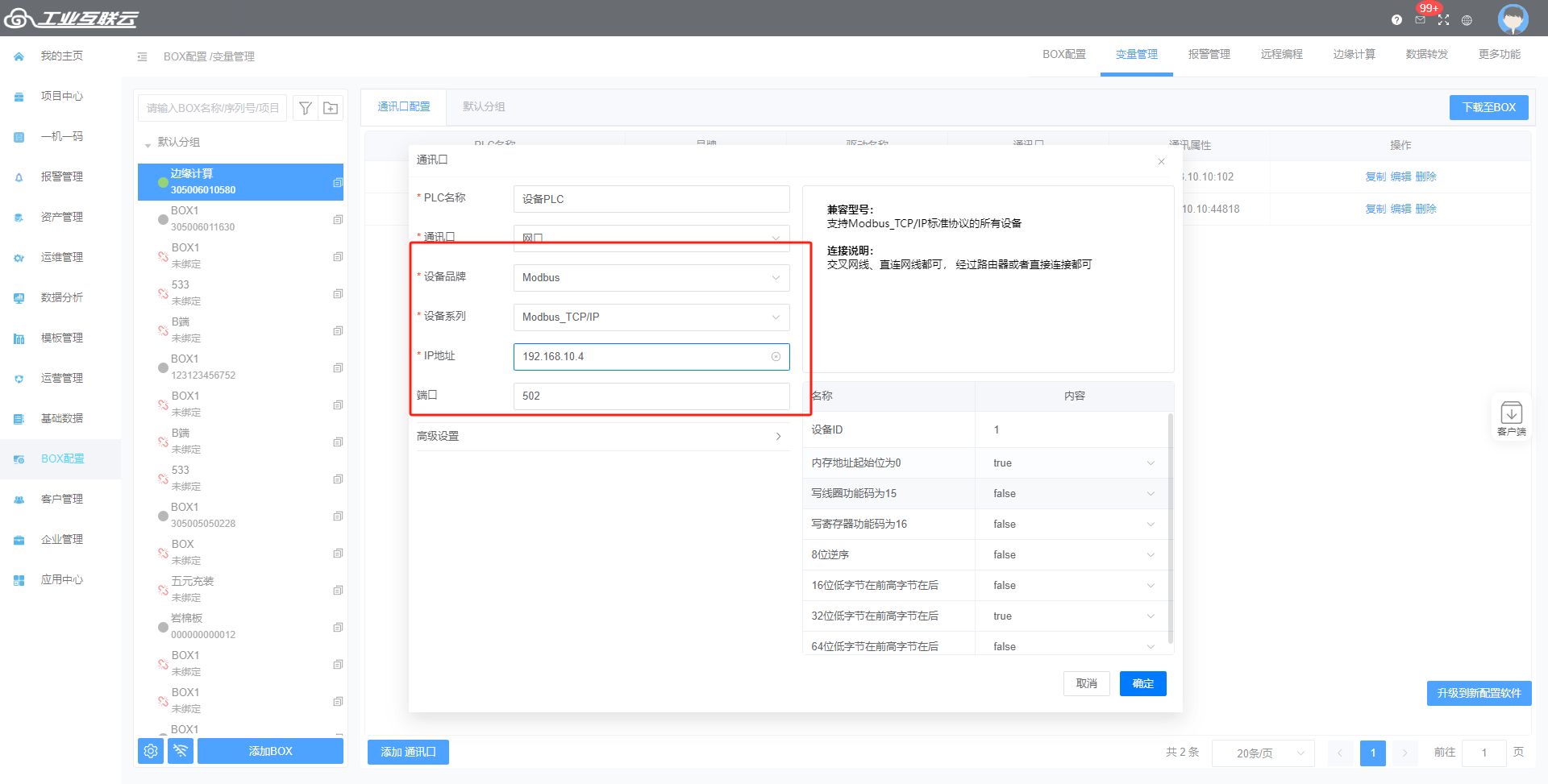

### 2.1.3添加设备
【BOX配置】-【变量管理】-【通讯口配置】中新增设备
- PLC名称：根据需要自定义
- 通讯口：根据实际设备口选择，串口选择232或485，网口就选择网口
- 设备品牌：根据BOX连接的设备品牌选择
- 设备系列：设备具体型号
- IP地址：通讯口选择网口，IP地址填写BOX所连接PLC等设备实际IP即可
- 端口：通讯口选择网口，IP地址填写BOX所连接PLC的协议端口填写即可
- 高级设置：
--基本不需要设置，如果遇到某些变量读不上来的情况，可以在此处设置单包变量数为2或别的（根据实际情况调整）
### 2.1.4添加变量
通过上一步添加设备后，【BOX配置】-【变量管理】-【默认分组】中可以添加变量，默认存在BOX状态和设备状态变量
添加变量时根据变量点表创建即可：
- PLC名称：选择已添加的设备
- 读写类型：
-- 读写：该变量可读可写
-- 只读：该变量不支持修改
-- 只写：该变量不上传，只支持修改
- 变量名称：自定义该变量名称
- 变量单位：自定义填写
- 变量地址：根据设备变量点表实际填写
- 地址偏移：根据设备变量点表实际填写
- 数据类型：根据设备变量类型实际填写
- 数据经度：根据设置的精度上传该变量的小数精度
- 变量描述：如有需要，自定义
- 更多设置：
-- 线性换算：启用后，可以对该变量进行简单的线性运算，比如缩小10倍、扩大100倍等
-- 有效范围：启用后，该变量值在设定范围内才上传
**-- 存储类型：启用后，根据需要选择存储类型，包括周期存储、变化存储、条件存储**
-- 安全配置：启用后，该变量的控制权限将和角色的项目权限关联，只有角色有该安全类的才能控制
>d注意：如果该BOX没有绑定项目，且【项目中心】-【项目配置】-【项目信息】-【过期时间】未设置或已过期，变量都显示88888888
MODBUS地址映射表如下：
### 2.1.5添加报警
当需要实现设备报警信息推送或者有报警信息记录，需要对相关变量进行报警设置
- 报警详情：需要记录的报警详情或推送的报警详情，根据变量报警自定义即可
- 所属变量：选择触发报警的变量
- 报警规则：x代表变量的值，Y代表报警触发值，触发值自定义
- 严重性：根据需要选择。一般的、重要的、紧急的
- 确认规则：只有本次报警确认后，下次报警才能产生记录、推送
1、手动确认
2、报警恢复后才能手动确认
3、报警恢复后自动确认
- 推送报警恢复信息：如果需要报警信息恢复正常也推送，勾选并输入恢复详情推送消息即可
- 推送分组：用于后续短信、语音报警消息分组推送使用
### 2.1.5下载至BOX
所有配置都配置完成后，或者配置有所修改都需要将配置下载至BOX
## 3.1项目绑定BOX
上面只是配置了BOX，如何查看和组态，需要在项目中进行
### 3.1.1新建项目
【项目中心】-【设备监控】中点击【添加项目】按钮
- 项目名称：自定义
- 权限组：该项目属于哪个分组（【企业管理】-【用户管理】的左下角权限组自定义添加），便于后续授权分组管理
- 创建方式：
- 自由项目：空项目，没有任何BOX和变量组态信息，需要绑定BOX使用
- 复制项目：如果希望创建一个已有项目（变量、报警、组态都完整），改动不大或没有改动，可以使用复制项目，然后在此基础上修改编辑，需要在【项目配置】-【项目信息】中绑定新BOX的序列号
- 模板项目：对于批量或标准化设备项目，可以在模板管理中创建模板，然后新增项目时引用模板即可，后续只要模板变量、组态修改，所有该模板创建的项目也会修改
- 地图：根据手动定位一下该项目所处位置，大概就行
### 3.1.2关联BOX

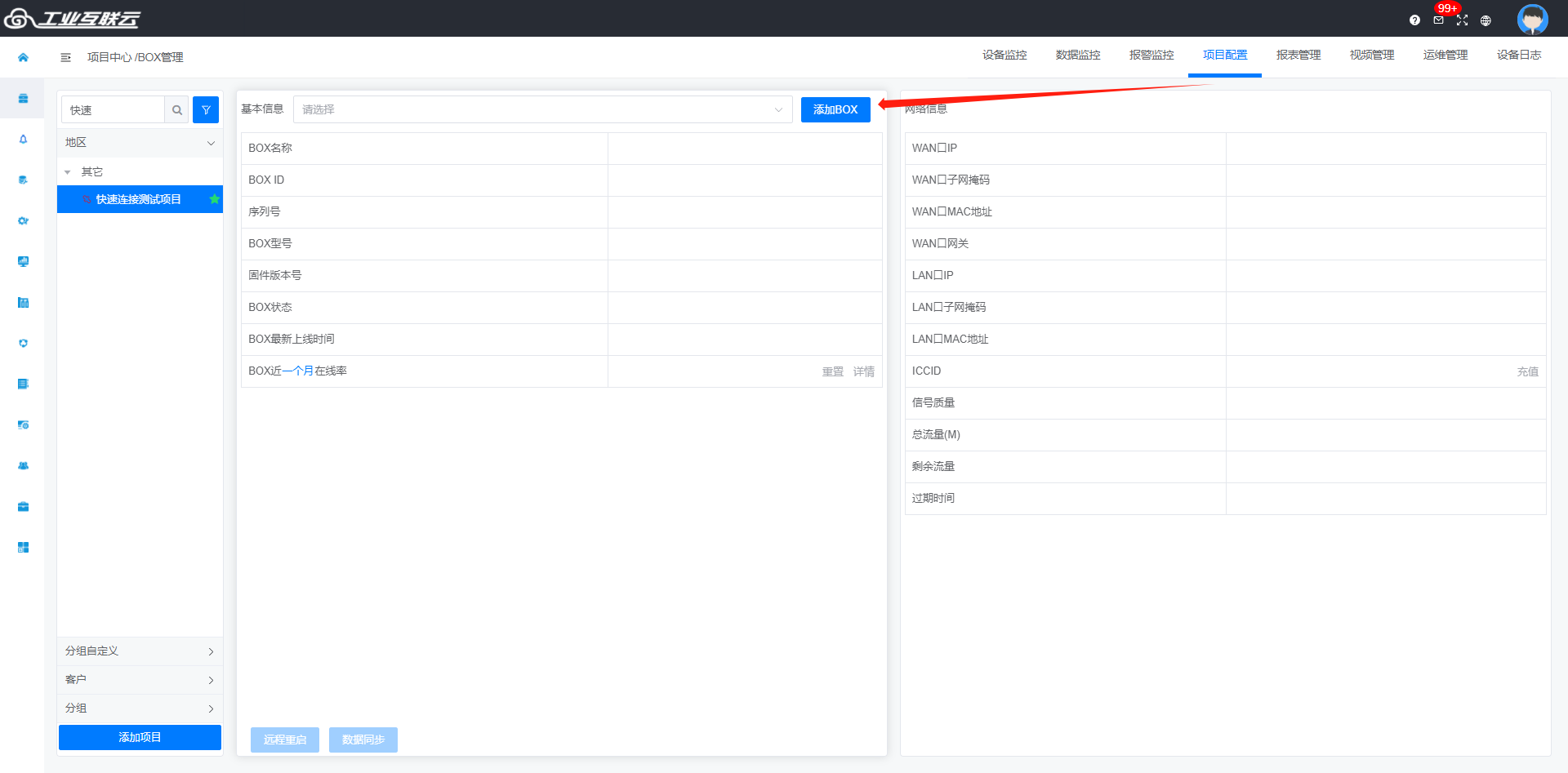

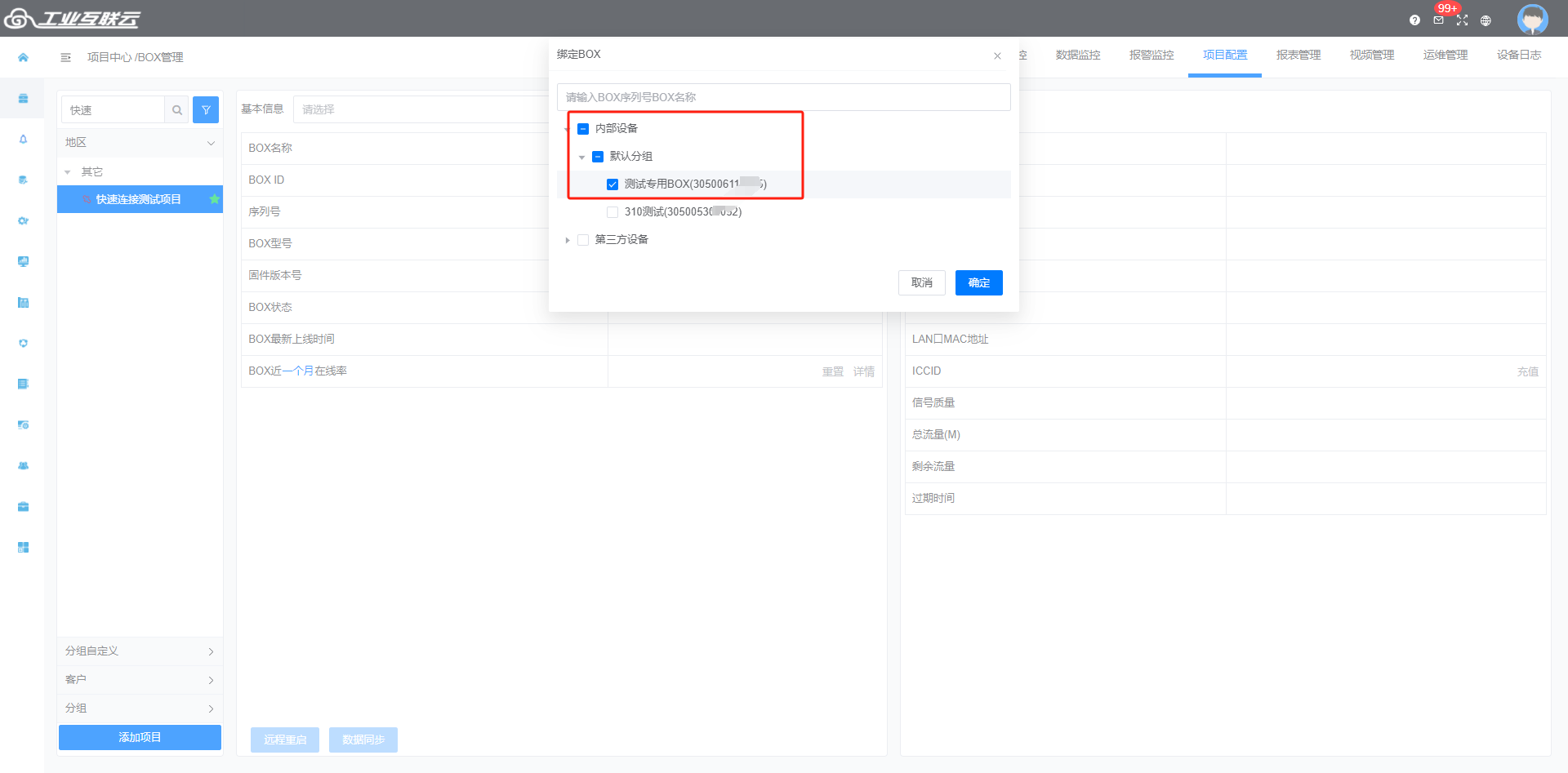

【项目中心】-【项目配置】-【BOX管理】中点击【添加BOX】按钮，如下图：
勾选刚才创建好的BOX
### 3.1.3项目授权
#### 3.1.3.1添加授权码
>w如果企业已有变量授权，可以跳过此步骤
如果正式购买授权卡的用户，可以在卡的下面有授权账号，右下角涂层刮开则是密码。
测试用户请向技术或业务申请测试点卡添加。
>d注意：自2023年9月6号平台升级后，变量授权卡点数由企业内所有项目共用变量点数，不需要绑定到具体项目。
#### 2.3.2激活项目
如果BOX和项目都正常后，在数据监控中看到的可能都是88888888，此时需要在【项目中心】-【项目配置】-【项目信息】中激活一下，设定过期时间
>i过期时间：
大于当前时间，数据显示正常，小于当前时间，数据显示异常88888888。
具体时间长度根据各企业根据客户自定义
创建项目默认过期时间在创建日期加5年
## 4.1 远程下载程序
### 4.1.1虚拟网口远程下载程序

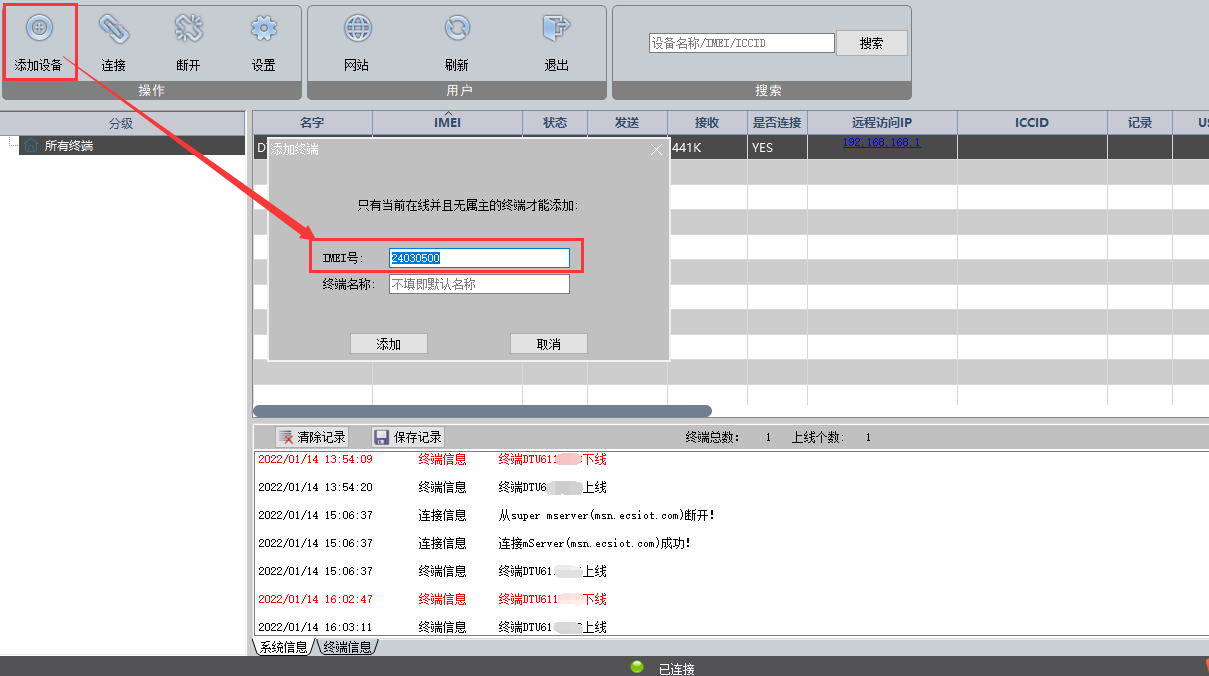

点击右上角添加终端，弹出框，将模块侧面的IMEI号输入即可。
选中模块号，点击上方的加入网络，加入后，序列号后面有“YES”提示
设置IP1的地址，将IP1改成和PLC（设备）在同一网段即可，此框内其他参数默认即可。

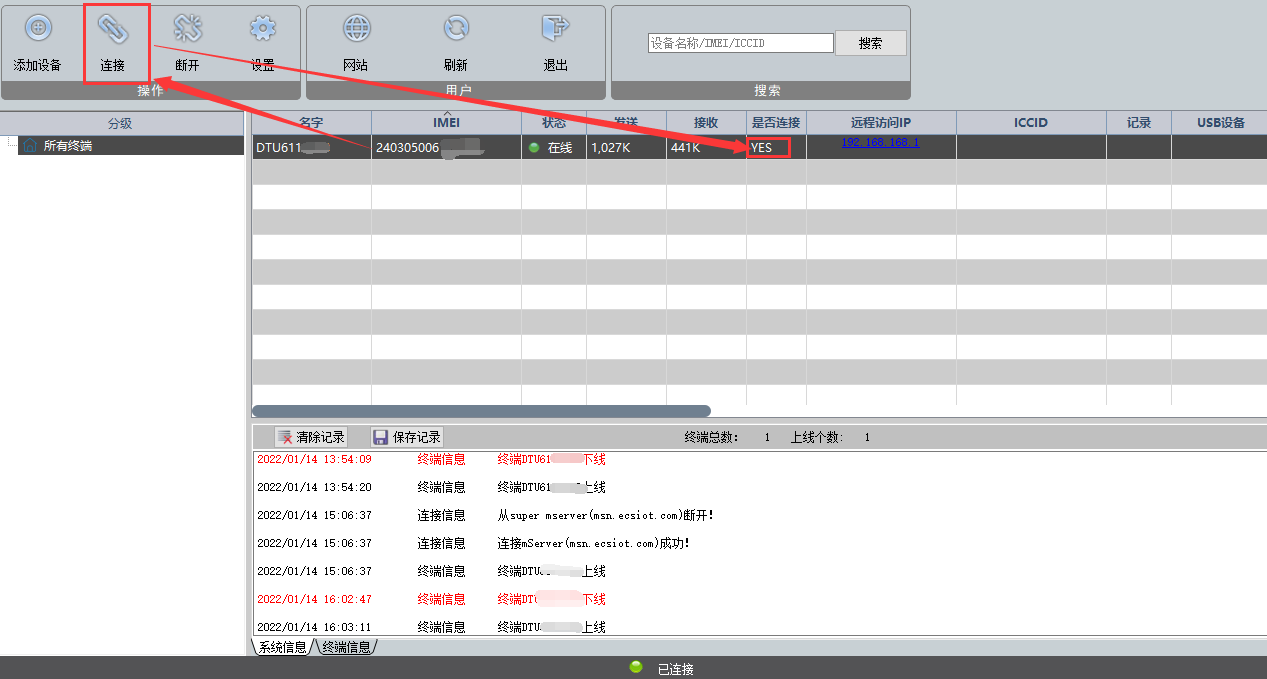

在施耐德编程软件里面连接即可。连接方式如下：
与本地连接一样，直接点击登录即可.
<p style='color:red'>**注意：如果连接不上，点击右下角网管管理控制台，切换网卡来连接。如下图：
</p>
### 4.1.2USB口远程下载程序

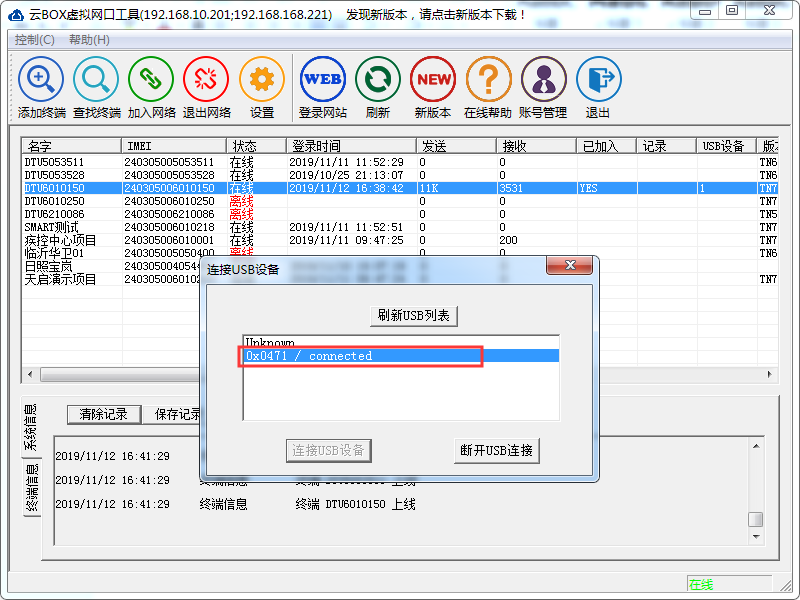

选中要使用的模块，右键，连接USB设备。如下图:
USB设备列表内会出现要连接的设备。点击连接USB设备，会提示连接成功，完成后，电脑右下角会
弹出安装驱动的窗口。
<p style='color:red'>**注意：只有第一次使用USB的时候会弹出安装驱动的窗口，并且必须要弹出，如果没有弹出，将无法远程连接USB设备。
</p>
----------
----------
----------
----------
----------
